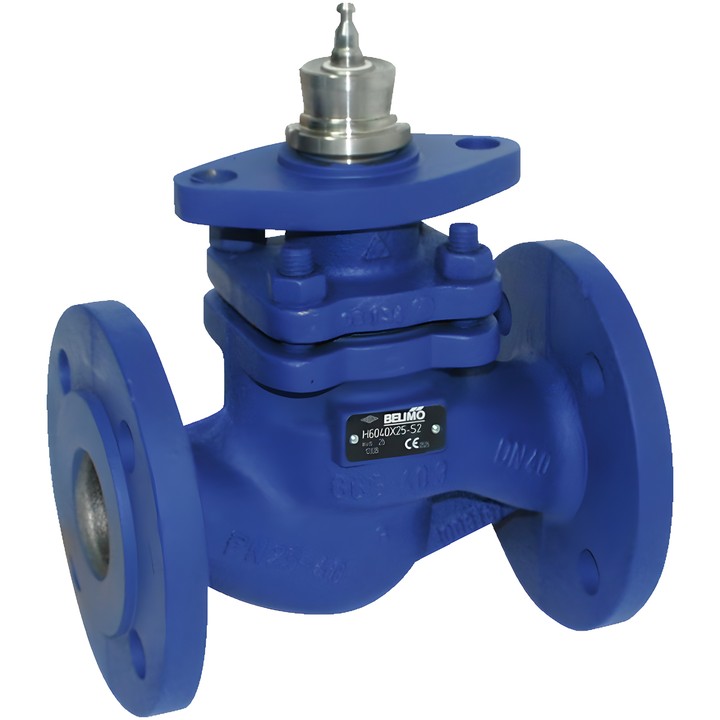

Belimo H6015XP63-S2 - vanne à soupape 2 voies

Belimo H6015XP63-S2 – vanne à soupape

Vanne à soupape 2 voies avec raccordement à brides pour les systèmes fermés d’eau et de vapeur, dans des applications non critiques. Elle assure la régulation modulante côté eau des installations de ventilation et de chauffage.

Caractéristiques principales

• Diamètre nominal DN 15, PN 25 ; raccordement à brides selon ISO 7005-2.
• Kvs 0.63 m³/h ; course 15 mm.
• Fluide : eau et vapeur (Δp/P1 <0,4), ainsi que de l’eau contenant au maximum 50% de glycol en volume.
• Température du fluide : 5...150°C [41...302°F]. À 120°C, pression admissible jusqu’à 2500 kPa ; à 150°C, jusqu’à 2430 kPa.
• Caractéristique de débit à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
• Fuite admissible : max. 0,05% de la valeur Kvs.
• Corps : EN-GJS-400-18-LT (GGG 40.3) avec revêtement de protection ; obturateur, tige et siège en acier inoxydable.
• Joint de tige : bague PTFE de type V.

Consignes de montage

Position de montage admissible : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas n’est pas autorisé. Respecter le sens d’écoulement indiqué par la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur installé.
