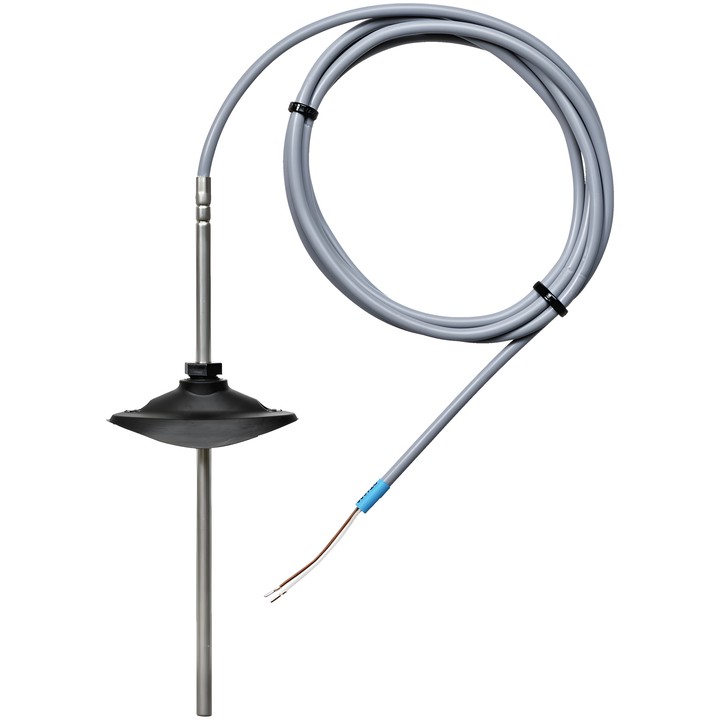

Belimo 01CT-1ALF - sonde de température câblée avec bride de montage

Belimo 01CT-1ALF – sonde de température Pt100

Sonde passive câblée destinée à mesurer la température de l’air dans les gaines. Le modèle 01CT-1ALF est équipé d’une sonde en acier inoxydable et d’un câble PVC. Une bride de montage pour sonde de 6 mm de diamètre est incluse.

Principales caractéristiques techniques

• Signal de sortie : Pt100.
• Longueur de la sonde : 100 mm ; diamètre de la sonde : 6 mm.
• Raccordement électrique : câble 2 m, 2 fils.
• Plage de mesure : -35...100°C [-30...210°F].
• Courant de mesure Pt100 : <1 mA @ 0°C [32°F].
• Précision Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Indice de protection : IP67 (IEC/EN) et NEMA 4X (NEMA/UL).
• Constante de temps τ (63%) dans une gaine d’air : typiquement 155 s @ 0 m/s ou 35 s @ 3 m/s.
• Bride de montage fournie : A-22D-A03, en plastique, pour sonde de 6 mm, jusqu’à max. 120°C [248°F].

Lors du raccordement d’une sonde passive à 2 fils, tenir compte de l’influence du courant de mesure et de la résistance du câble sur la précision de mesure, conformément à la documentation du fabricant.
