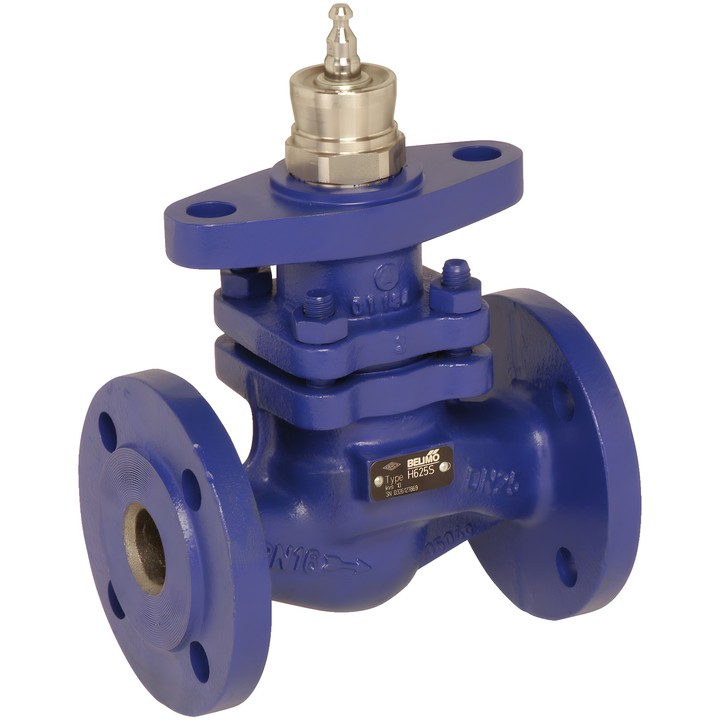

Belimo H6100SP - vanne à siège 2 voies

Belimo H6100SP – vanne à siège 2 voies

Vanne à brides avec clapet partiellement équilibré en pression, destinée à la régulation côté eau des installations de ventilation et de chauffage, ainsi qu’aux installations fermées d’eau et de vapeur pour des applications non critiques.

Principales caractéristiques techniques

• DN 100, PN 16 ; raccordement à brides conforme à ISO 7005-2.
• Kvs : 145 m³/h ; course : 30 mm.
• Fluide : eau et vapeur (Δp/P1 <0,4), eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F] ; 120°C jusqu’à 1600 kPa, 150°C jusqu’à 1400 kPa.
• Caractéristique à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
• Fuite admissible : max. 0,05 % de la valeur Kvs.
• Corps : EN-GJL-250 (GG 25) avec revêtement de protection ; élément de fermeture, tige et siège en acier inoxydable ; joint de tige : PTFE V-ring.

Instructions de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur installé.
