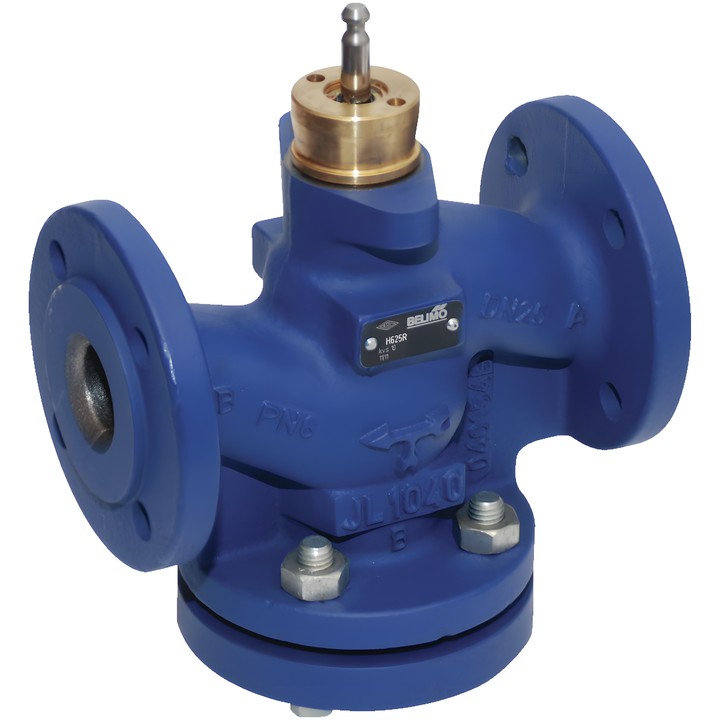

Belimo H632R - vanne à soupape 2 voies DN 32

Belimo H632R – vanne à soupape 2 voies

Vanne avec raccordement à brides pour systèmes hydrauliques fermés. Elle sert à la régulation côté eau des installations de ventilation et de chauffage. Le clapet est déplacé par un servomoteur de vanne à soupape.

Principaux paramètres

• DN 32, PN 6, Kvs 16 m³/h.
• Raccordement de tuyauterie : bride conforme à ISO 7005-2.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F]. Le chauffage de la tige est recommandé à -10...2°C.
• Caractéristique de débit : à pourcentage égal.
• Fuite admissible : max. 0,05 % de la valeur Kvs.
• Course : 15 mm ; Sv min. : 100.
• Corps : EN-GJL-250 (GG 25) avec revêtement protecteur ; élément de fermeture et tige en acier inoxydable ; étanchéité de la tige : joint torique EPDM.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe de la vanne. Ne pas monter avec la tige orientée vers le bas. Le sens d’écoulement doit correspondre à la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent du servomoteur installé.
