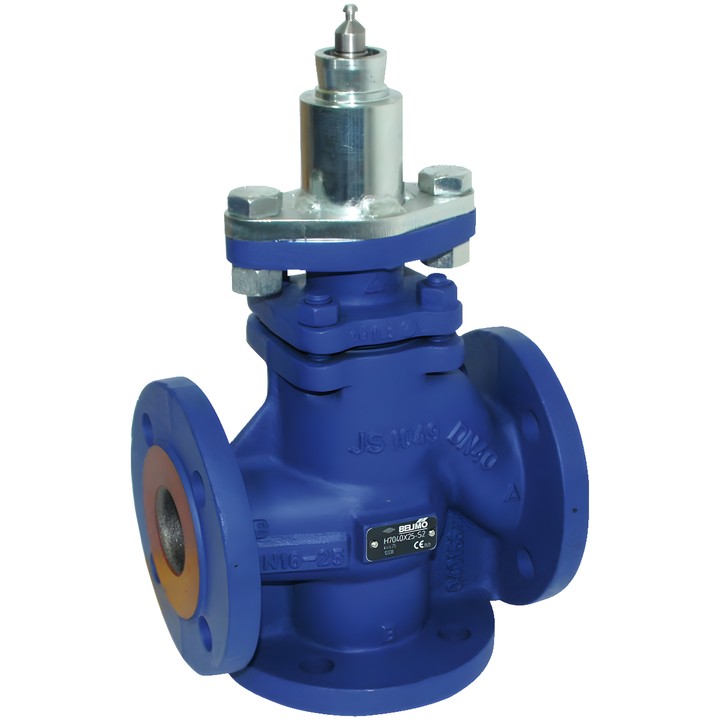

Belimo H7032X16-S2 - vanne à siège 3 voies DN 32

Belimo H7032X16-S2 – vanne à siège 3 voies

Vanne à brides pour circuits d’eau fermés. Elle est conçue pour la régulation côté eau des installations de ventilation et de chauffage. La position du clapet est réglée par un servomoteur de vanne à siège commandé par un signal modulant ou 3 points.

Caractéristiques principales

• Version : 3 voies ; DN 32 ; PN 25 ; Kvs 16 m³/h.
• Raccordement de tuyauterie : bride selon ISO 7005-2.
• Course : 20 mm ; Sv min. : 50.
• Fluide : eau, eau contenant au maximum 50% vol. de glycol.
• Température du fluide : 5...200°C [41...392°F]. Relation température-pression : 120°C jusqu’à 2500 kPa ; 200°C jusqu’à 2300 kPa.
• Caractéristique de débit : A – AB : linéaire ; B – AB : linéaire.
• Fuite admissible : A – AB : max. 0,05% de la valeur Kvs ; B – AB : max. 1% de la valeur Kvs.
• Corps : EN-GJS-400-18-LT (GGG 40.3) avec revêtement de protection ; élément de fermeture, tige et siège : acier inoxydable ; joint de tige : PTFE V-ring.

Instructions de montage

Position de montage admise : de verticale à horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent du servomoteur installé.
