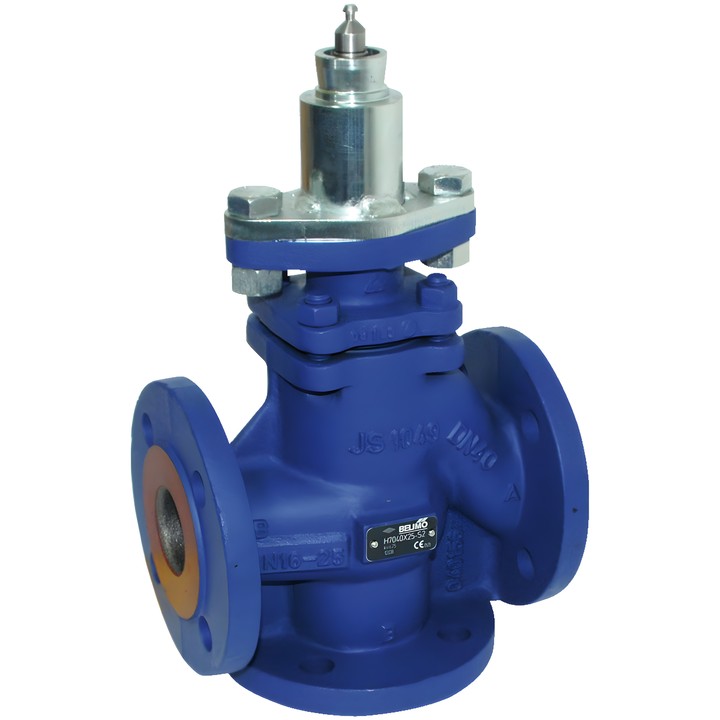

Belimo H7080X100-S4 - vanne à soupape 3 voies DN 80

Belimo H7080X100-S4 – vanne à soupape 3 voies

Vanne à brides pour installations hydrauliques fermées, conçue pour la régulation côté eau des installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur pour vanne à soupape.

Caractéristiques principales

• Exécution : 3 voies, DN 80, PN 25 ; raccordement à la tuyauterie : bride.
• Kvs : 100 m³/h ; course : 30 mm ; Sv min. : 50.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 5...200°C [41...392°F]. Conditions de pression indiquées dans la documentation : 120°C jusqu'à 2500 kPa ; 200°C jusqu'à 2300 kPa.
• Caractéristique de débit : A – AB : linéaire ; B – AB : linéaire.
• Fuite admissible : A – AB : max. 0,05 % de la valeur Kvs ; B – AB : max. 1 % de la valeur Kvs.
• Corps : EN-GJS-400-18-LT (GGG 40.3), avec revêtement de protection. Élément de fermeture, tige et siège : acier inoxydable ; étanchéité de tige : bague PTFE V-ring.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige dirigée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent du servomoteur installé.
