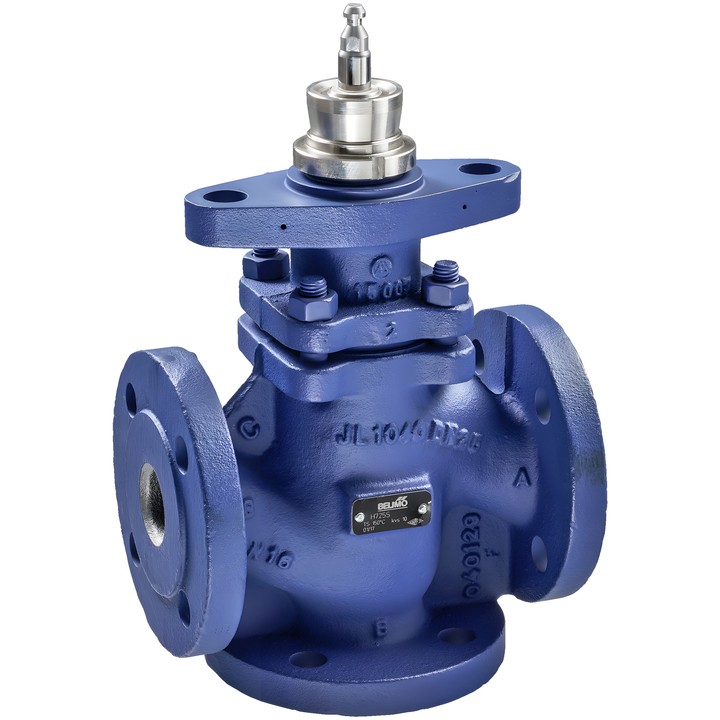

Belimo H7100S - vanne à soupape à brides 3 voies DN 100

Belimo H7100S – vanne à soupape 3 voies

Vanne à brides destinée à la régulation côté eau des installations de ventilation et de chauffage. Elle peut fonctionner comme vanne mélangeuse A+B vers AB ou comme vanne de répartition AB vers A+B.

Caractéristiques et paramètres principaux

• DN 100, PN 16 ; Kvs 160 m³/h.
• Raccordement de tuyauterie : bride.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F] ; 120°C à 1600 kPa, 150°C à 1400 kPa.
• Caractéristique de débit : A – AB à pourcentage égal, B – AB linéaire.
• Fuites admissibles : A – AB max. 0,05 % de la valeur Kvs ; B – AB max. 1 % de la valeur Kvs.
• Course : 30 mm ; corps de vanne : EN-GJL-250 (GG 25).
• Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas n’est pas autorisé.

La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur installé. En mode répartition, les valeurs de pression admissibles sont inférieures à celles du mode mélange.
