Belimo H7100X160-S4 - vanne à siège 3 voies

Belimo H7100X160-S4 – vanne à siège 3 voies

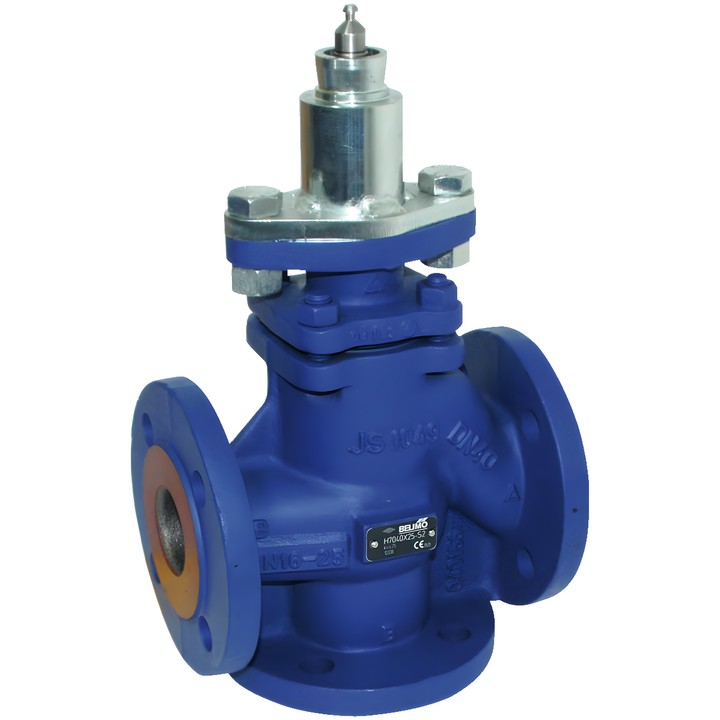

Vanne avec raccordement à brides pour circuits d’eau fermés. Elle sert à réguler le côté eau des installations de ventilation et de chauffage. Le clapet est déplacé par un servomoteur pour vanne à siège.

Caractéristiques principales

• DN 100, PN 25, Kvs 160 m³/h ; course 30 mm.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 5...200°C [41...392°F]. Note sur la température et la pression : 120°C jusqu’à 2500 kPa ; 200°C jusqu’à 2300 kPa.
• Caractéristique de débit : A – AB : linéaire ; B – AB : linéaire.
• Fuites admissibles : A – AB : max. 0,05 % de la valeur Kvs ; B – AB : max. 1 % de la valeur Kvs.
• Corps : EN-GJS-400-18-LT (GGG 40.3) ; élément de fermeture et tige : acier inoxydable.
• Raccordement de tuyauterie : bride conforme à ISO 7005-2.

Le montage est autorisé avec la tige en position verticale à horizontale ; le montage avec la tige dirigée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
