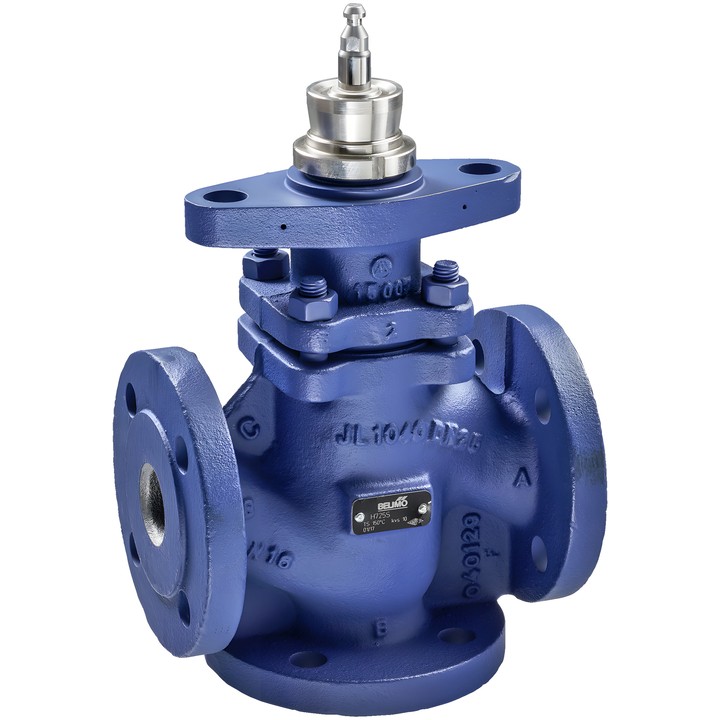

Belimo H732S - vanne à siège 3 voies DN 32

Belimo H732S – vanne à siège 3 voies

Vanne à brides destinée à la régulation côté eau des installations de ventilation et de chauffage dans des circuits d’eau fermés. Elle peut fonctionner comme vanne mélangeuse (A+B vers AB) ou vanne de répartition (AB vers A+B). En mode de répartition, les valeurs maximales de pression sont inférieures à celles du mode mélangeur ; elles dépendent également de l’actionneur utilisé.

Caractéristiques et spécifications principales

• Type : vanne à siège 3 voies ; DN 32, PN 16, Kvs 16 m³/h.
• Raccordement de tuyauterie : bride selon ISO 7005-2.
• Course : 20 mm.
• Fluide : eau ou eau avec au maximum 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F] ; 120°C jusqu’à 1600 kPa, 150°C jusqu’à 1400 kPa.
• Caractéristique de débit : A – AB équiprocentielle, B – AB linéaire.
• Fuites admissibles : A – AB max. 0,05 % de la valeur Kvs ; B – AB max. 1 % de la valeur Kvs.
• Corps : EN-GJL-250 (GG 25), avec revêtement de protection ; obturateur, tige et siège : acier inoxydable ; joint de tige : PTFE V-ring.
• Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas n’est pas autorisé.
