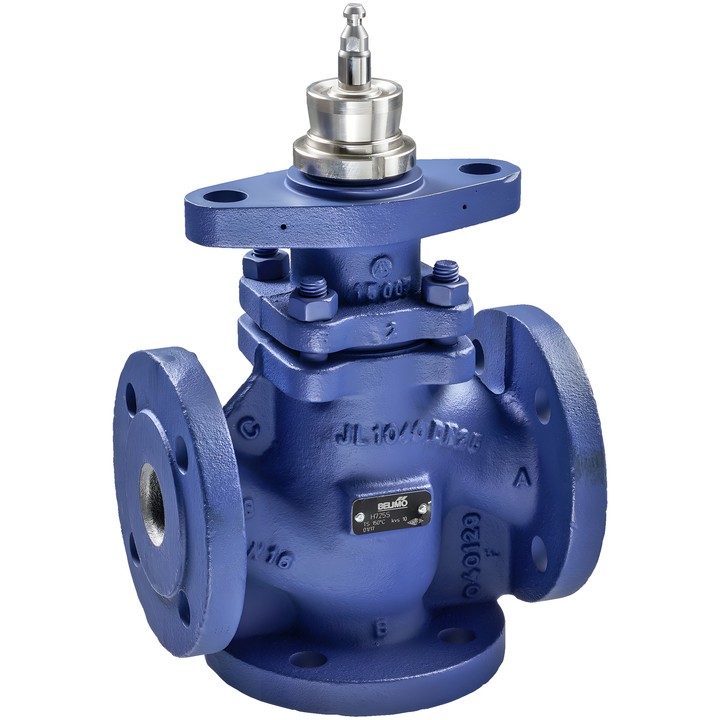

Belimo H750S - vanne à siège 3 voies

Belimo H750S – données techniques

Vanne à siège 3 voies avec raccordement à brides. Elle peut fonctionner comme vanne mélangeuse (A+B vers AB) ou vanne de répartition (AB vers A+B). Les valeurs de pression admissibles en mode répartition sont inférieures à celles du mode mélange.

• Diamètre nominal : DN 50 ; pression nominale : PN 16.
• Coefficient de débit : Kvs 40 m³/h ; course : 20 mm.
• Fluide : eau ou eau avec max. 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F] ; 120°C jusqu’à 1600 kPa, 150°C jusqu’à 1400 kPa.
• Caractéristique de débit : A – AB à pourcentage égal, B – AB linéaire.
• Fuites admissibles : A – AB max. 0,05 % de la valeur Kvs ; B – AB max. 1 % de la valeur Kvs.
• Corps : EN-GJL-250 (GG 25) ; obturateur, tige et siège : acier inoxydable ; joint de tige : bague en V en PTFE.
• Raccordement de tuyauterie : bride conforme à ISO 7005-2.

Le montage est admis de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur installé.
