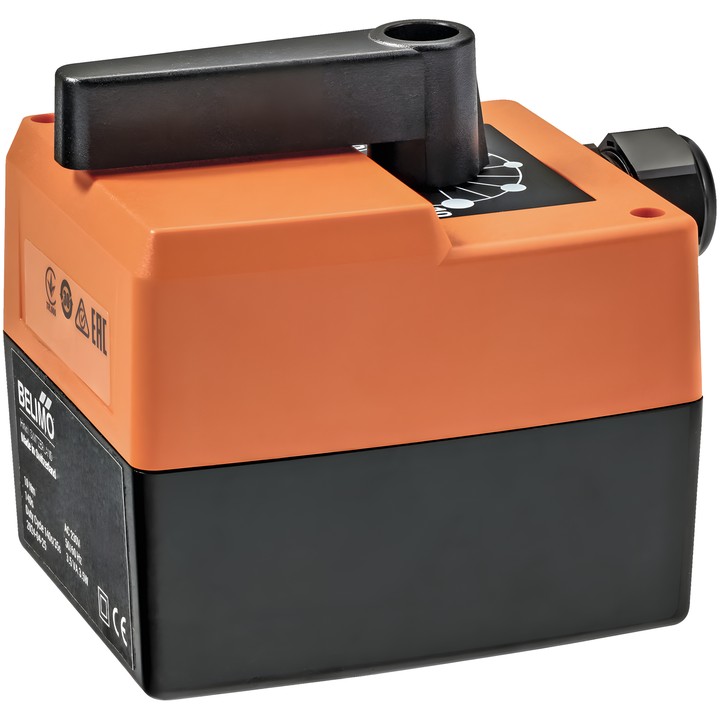

Belimo HT24-SR-T - Servomoteur rotatif pour vannes de mélange

Belimo HT24-SR-T

Servomoteur rotatif destiné à actionner des vannes de mélange dans les installations HVAC, utilisé avec un kit de montage. La position du servomoteur est déterminée par le signal de commande Y.

Caractéristiques principales

• Couple : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante ; plage de fonctionnement Y : 2...10 V, avec sélection possible de 0...10 V ou 2...10 V.
• Signal de recopie de position U : 2...10 V.
• Temps de course du moteur : 140 s / 90° ; angle de rotation : 90°.
• Sens de rotation du moteur : rotation à droite (cw).
• Puissance absorbée en fonctionnement : 1.5 W ; puissance pour le dimensionnement des câbles : 2.5 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø6...8 mm, 4 conducteurs).
• Réglage manuel par désengagement temporaire ou permanent de l’engrenage à l’aide du bouton rotatif sur le boîtier.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Protéger l’appareil contre l’humidité ; il n’est pas destiné à une utilisation en extérieur.
