Belimo KR24-SR - servomoteur rotatif pour vannes à boisseau sphérique

Belimo KR24-SR – servomoteur pour vannes à boisseau sphérique

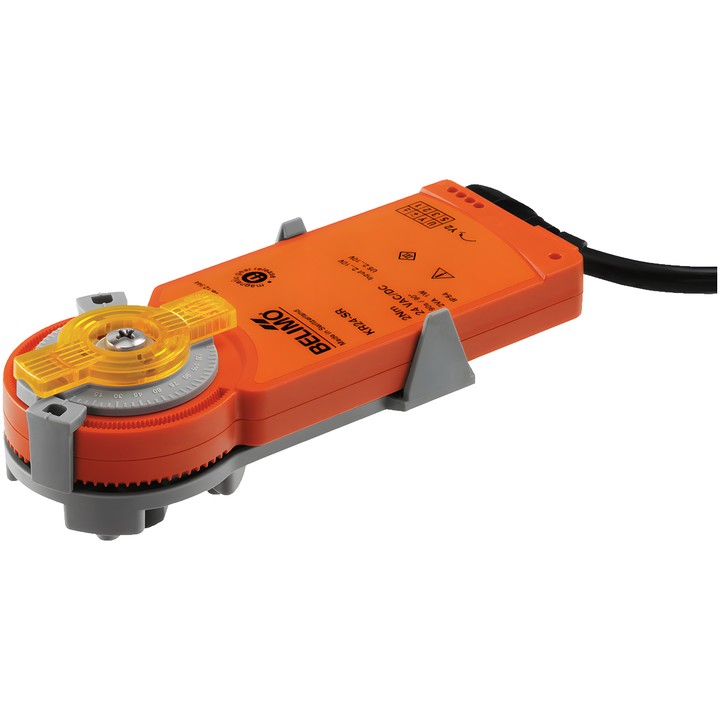

KR24-SR est un servomoteur rotatif modulant commandé par un signal Y. La tension de mesure U sert à l’indication électrique de la position de la vanne et peut être utilisée comme signal de commande pour d’autres servomoteurs.

Caractéristiques et spécifications principales

• Couple du moteur : 2 Nm ; alimentation : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; précision de positionnement : ±5%.
• Consommation en fonctionnement : 1 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 2 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Réglage manuel à l’aide d’un aimant ; indicateur de position mécanique amovible.
• Limitation de l’angle de rotation à partir de 90° par incréments de 2.5° ; l’échelle correspond à 25...100% de la valeur Kvs.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C ; humidité ambiante : Max. 95% RH, non-condensing.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis. La position de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
