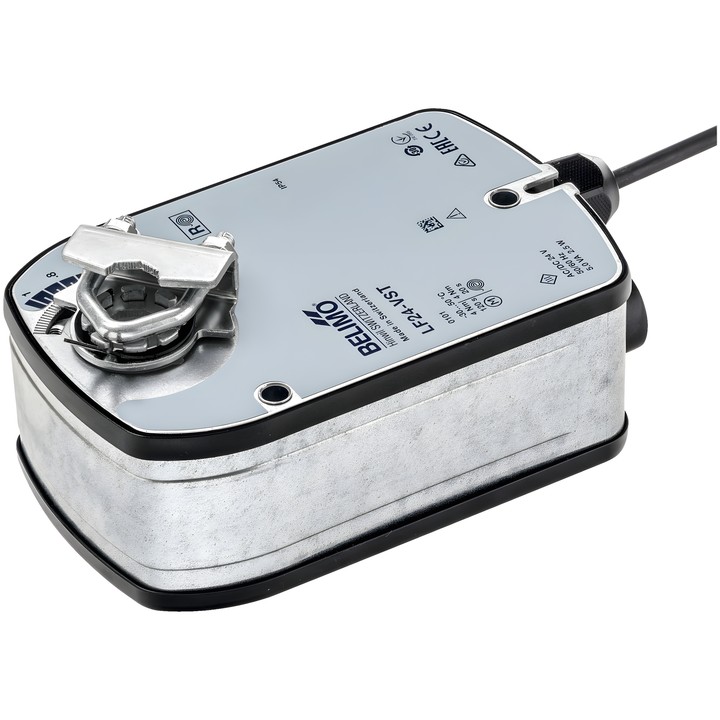

Belimo LF24-VST - servomoteur rotatif avec fonction de sécurité pour VAV et CAV

Belimo LF24-VST – caractéristiques techniques

Le LF24-VST est un servomoteur rotatif avec fonction de sécurité, destiné aux unités VAV et CAV dans les installations techniques des bâtiments.

• Couple du moteur et de la fonction de sécurité : 4 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : communication PP.
• Temps de course du moteur : 120 s / 90° ; temps de course de la fonction de sécurité : <20 s / 90°.
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 1 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur enfichable VST.
• Raccordement mécanique : collier d’arbre universel 8...16 mm ; indicateur mécanique de position.
• Indice de protection : IP54 ; température ambiante : 0...50°C [32...122°F].
• Commande manuelle : non ; fonctionnement en parallèle : non.

Après la mise en service de l’installation et après chaque modification de l’angle de rotation, une auto-adaptation doit être effectuée en appuyant une fois sur le bouton d’adaptation.
