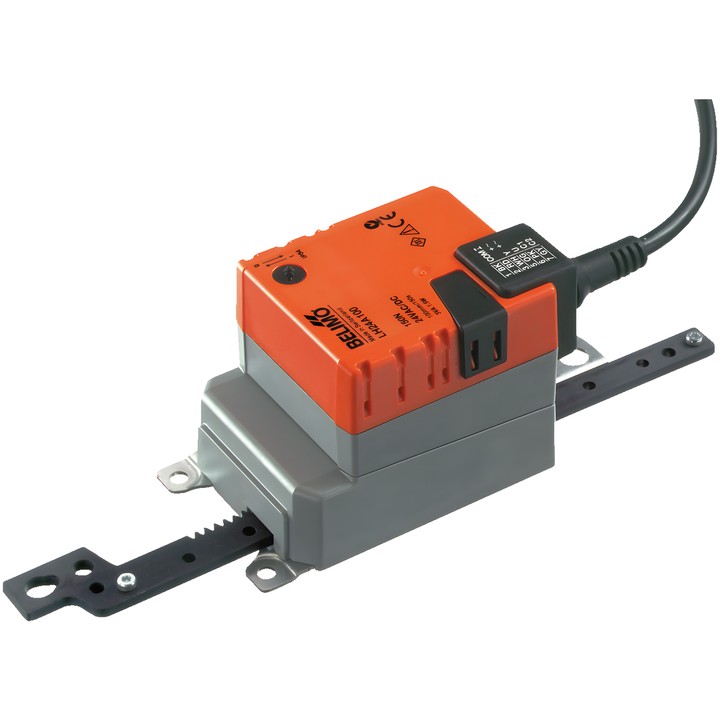

Belimo LH24A100 - servomoteur linéaire

Belimo LH24A100 – servomoteur linéaire

Servomoteur destiné au réglage des clapets et vannes à guillotine dans les installations techniques des bâtiments. Selon la fiche technique, il peut actionner des clapets d’air d’une surface allant jusqu’à environ 1 m².

Caractéristiques et paramètres principaux

• Force du servomoteur : 150 N.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermer/Ouvrir, 3 points.
• Course : 100 mm ; max. 100 mm, réglable par pas de 20 mm. La course peut être limitée des deux côtés à l’aide de butées mécaniques.
• Temps de course du moteur : 150 s / 100 mm.
• Puissance absorbée en fonctionnement : 1.5 W ; en position de repos : 0.5 W ; puissance de dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Le sens du mouvement est sélectionné par le commutateur 0 (sorti) / 1 (rentré).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course. L’alimentation doit être assurée par un transformateur d’isolement.
