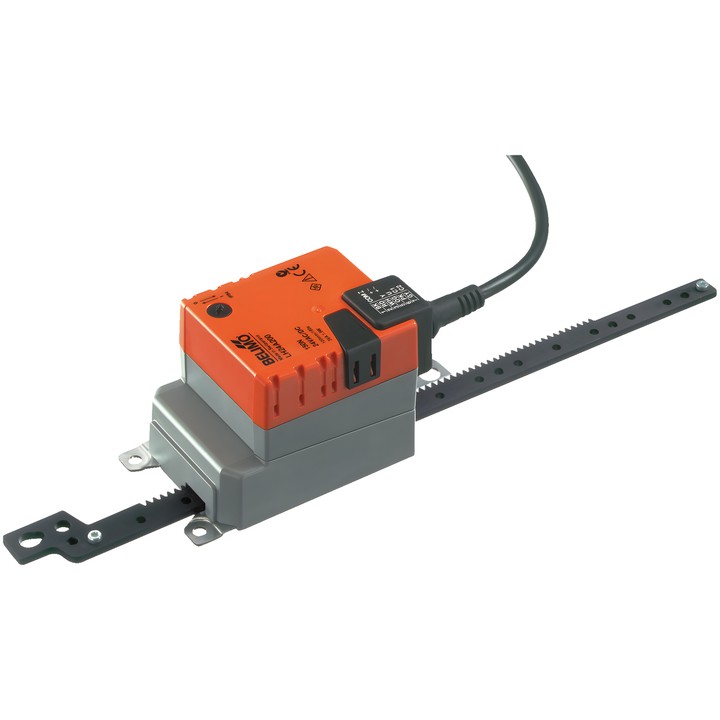

Belimo LH24A200 – servomoteur linéaire

Servomoteur destiné à la régulation de clapets et de vannes à opercule dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Force du moteur : 150 N.
• Tension nominale : AC/DC 24 V ; fréquence 50/60 Hz.
• Commande : 3 points Fermer/Ouvrir.
• Course : 200 mm ; max. 200 mm, réglable par incréments de 20 mm. La course peut être limitée des deux côtés à l’aide de butées mécaniques.
• Temps de déplacement du moteur : 150 s / 100 mm.
• Puissance consommée en fonctionnement : 1.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 3 VA.
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Manœuvre manuelle par bouton avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
