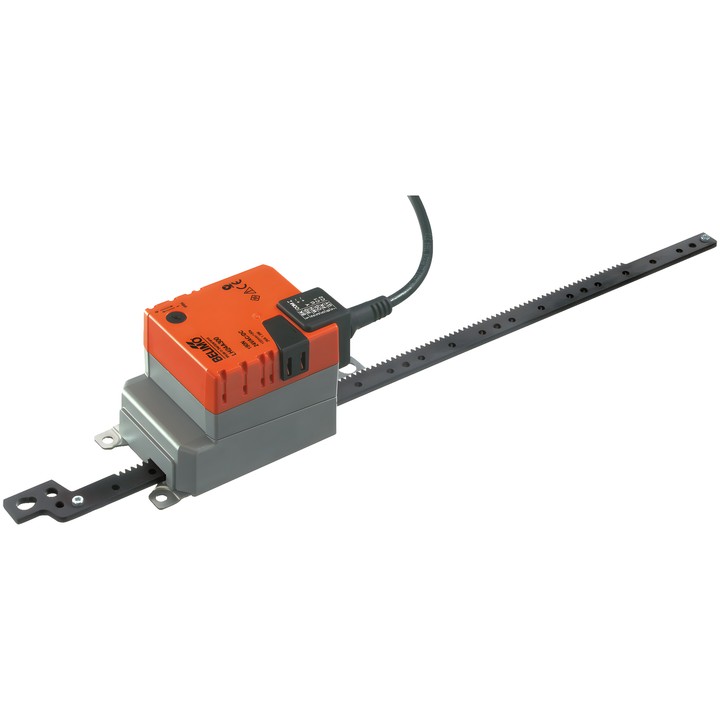

Belimo LH24A300 - servomoteur linéaire pour registres

Belimo LH24A300 – servomoteur linéaire

Le servomoteur est conçu pour régler les registres et vannes à tiroir dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Force du servomoteur : 150 N.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : 300 mm ; max. 300 mm, réglable par incréments de 20 mm à l’aide des butées mécaniques Z-AS2.
• Durée de déplacement du moteur : 150 s / 100 mm.
• Puissance absorbée : 1.5 W en mouvement, 0.5 W en position de repos ; valeur de dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Pour les applications impliquant des forces transversales, la fiche technique indique l’utilisation d’un support pivotant adapté et d’un élément d’accouplement.
