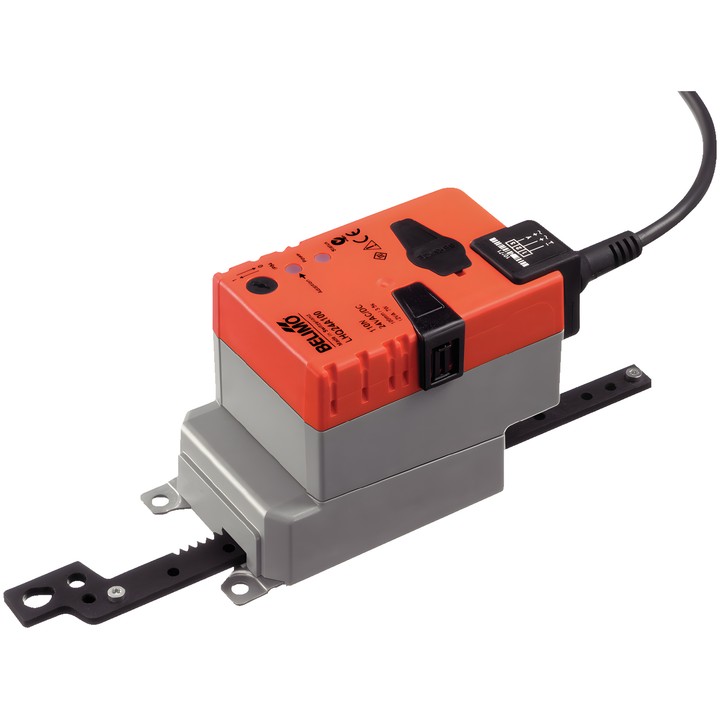

Belimo LHQ24A100 - servomoteur linéaire

Belimo LHQ24A100 – servomoteur linéaire

Servomoteur destiné au positionnement de registres et de vannes à tiroir dans les installations techniques des bâtiments. Selon la documentation, la taille du registre d’air peut atteindre env. 0,7 m².

Caractéristiques et paramètres principaux

• Force du servomoteur : 100 N.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande Fermé/Ouvert ; l’appareil ne convient pas à une commande 3 points.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm, avec une course minimale admissible de 40 mm. La course peut être limitée des deux côtés à l’aide de butées mécaniques.
• Temps de fonctionnement du moteur : 3.5 s / 100 mm.
• Puissance absorbée en mouvement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement pour le choix des câbles : 23 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Sens du mouvement sélectionné par commutateur 0 (sorti) / 1 (rentré).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Le servomoteur s’arrête automatiquement lorsqu’il atteint la position de fin de course. Lors de la première mise sous tension, il adapte la plage de fonctionnement ; une adaptation est également nécessaire après toute modification de la limitation de course.
