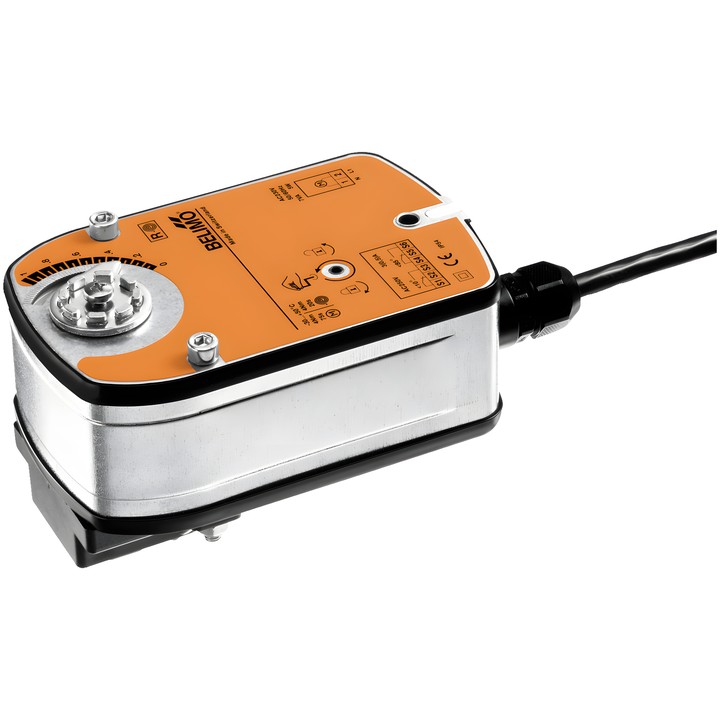

Belimo LRF230 - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LRF230 – servomoteur pour vannes à boisseau sphérique

En fonctionnement, le servomoteur rotatif déplace la vanne tout en tendant le ressort de rappel. En cas d’interruption de l’alimentation, le ressort amène la vanne en position de sécurité : fermée (NC, A–AB = 0%). Pour les vannes avec passage en L, le sens d’action est indiqué comme A–AB = 100%.

Caractéristiques principales et données techniques

• Couple du moteur et du ressort de rappel : 4 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz ; plage de tension nominale : AC 85...265 V.
• Commande : Ouverture/Fermeture.
• Temps de course du moteur : 75 s / 90° ; temps de rappel par ressort : <20 s @ -20...50°C, <60 s @ -30°C.
• Puissance absorbée en fonctionnement : 3.5 W ; à l’arrêt : 2 W ; pour le dimensionnement des câbles : 6.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm².
• Réglage manuel par manivelle, avec possibilité de blocage dans toute position ; indicateur mécanique de position.
• Montage direct sur la vanne à boisseau sphérique avec une vis ; l’orientation de montage peut être choisie par incréments de 90°.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Le raccordement en parallèle avec d’autres servomoteurs est possible en tenant compte des données de puissance absorbée.
