Belimo LRF24 - servomoteur rotatif pour vannes à boisseau sphérique

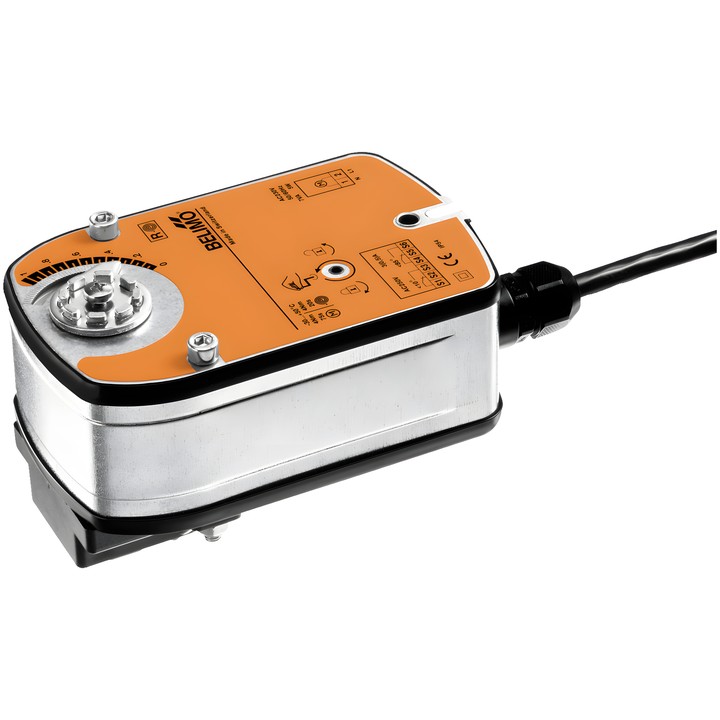

Servomoteur rotatif Belimo LRF24

LRF24 est un servomoteur pour vannes à boisseau sphérique. En fonctionnement, il place la vanne en position de service et tend le ressort de rappel. En cas d’interruption de l’alimentation, le ressort place la vanne en position de sécurité : NC, vanne fermée (A–AB = 0%). Pour les vannes à passage en L, la valeur indiquée est A–AB = 100%.

Principales caractéristiques techniques

• Couple moteur : 4 Nm ; couple de la fonction de sécurité : 4 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : Ouverture/Fermeture.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Consommation en fonctionnement : 5 W ; en position de repos : 2.5 W ; pour le dimensionnement des câbles : 7 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 2x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C.
• Indicateur mécanique de position et commande manuelle par manivelle, avec possibilité de verrouillage dans n’importe quelle position.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis. La position de montage par rapport à la vanne est réglable par incréments de 90°.
