Belimo LRF24-S-O - servomoteur rotatif pour vannes à boisseau sphérique

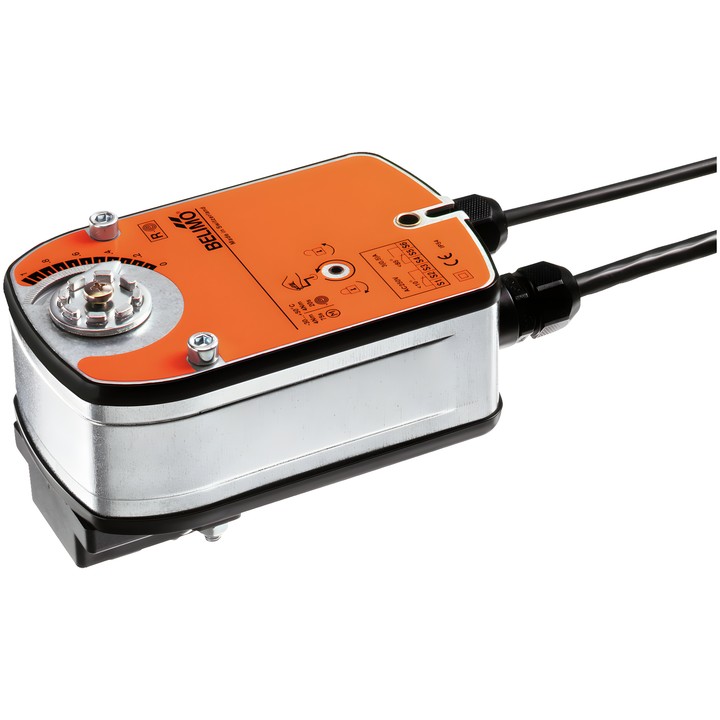

Servomoteur rotatif Belimo LRF24-S-O

Servomoteur avec fonction de sécurité pour vannes à boisseau sphérique. En fonctionnement, il place la vanne en position de service et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort place la vanne en position de sécurité : ouverte (NO), A–AB = 100%. Pour les vannes avec passage en L, la documentation indique A–AB = 0%.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 4 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : Fermer/Ouvrir ; temps de course du moteur : 75 s / 90°.
• Temps de déplacement vers la position de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Consommation en mouvement : 5 W ; au repos : 2.5 W ; puissance de dimensionnement des câbles : 7 VA.
• Contacts auxiliaires : 2x SPDT, 1x 10° / 1x 85°.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 2x 0.75 mm² ; raccordement des contacts auxiliaires : câble de 1 m, 6x 0.75 mm².
• Indicateur mécanique de position et réglage manuel par manivelle, avec possibilité de verrouillage dans n’importe quelle position.
• Indice de protection : IP54 ; température ambiante : -30...50°C.

Le montage direct sur la vanne à boisseau sphérique se fait à l’aide d’une vis. L’orientation de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
