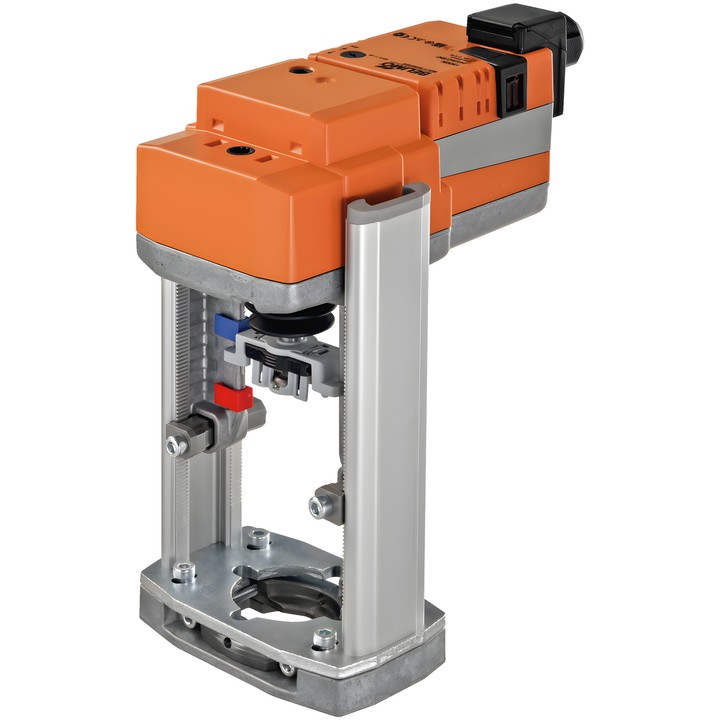

Belimo LV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo LV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo
1 450,54 zł
TTC
1 179,30 zł tax excluded

Servomoteur linéaire RetroFIT+ pour vannes à soupape à 2 et 3 voies. Force 500 N, alimentation AC/DC 24 V, commande 3 points Fermer/Ouvrir, course 20 mm et temps de course 200 s / 20 mm.

Équipé d’une commande manuelle par bouton-poussoir avec possibilité de verrouillage et de bornes de raccordement. Indice de protection IP54.

Livraison sous environ 14 jours
Partager

Servomoteur Belimo LV24A-RE

Servomoteur RetroFIT+ conçu pour les vannes à soupape à 2 et 3 voies. La conception RetroFIT+ permet le montage sur une large gamme de vannes de différents fabricants à l’aide d’un support et d’adaptateurs universels pour le col et la tige de vanne.

Caractéristiques principales et données techniques

  • Force du moteur : 500 N ; course : 20 mm.
  • Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
  • Commande : 3 points Fermer/Ouvrir.
  • Temps de course du moteur : 200 s / 20 mm.
  • Consommation électrique en mouvement : 1.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 3 VA.
  • Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm).
  • Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indication mécanique de la position.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
  • Protection contre les surcharges et arrêt automatique à l’atteinte de la butée de fin de course.

  • Marque
    Belimo
  • Référence
    LV24A-RE
  • EAN13
    7630498112737

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    1.5 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    3 VA
  • Raccordement de la commande d’alimentation
    Bornes 4 mm² (câble ø4...10 mm)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    500 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    20 mm
  • Temps de course (moteur)
    200 s / 20 mm

Techniczna karta katalogowa

Téléchargement (1.29MB)

Instrukcja montażu

Téléchargement (2.63MB)

EU Declaration of Conformity – LV24A-RE

Téléchargement (310.81KB)

Environmental Declaration – LV..-RE

Téléchargement (72.06KB)
