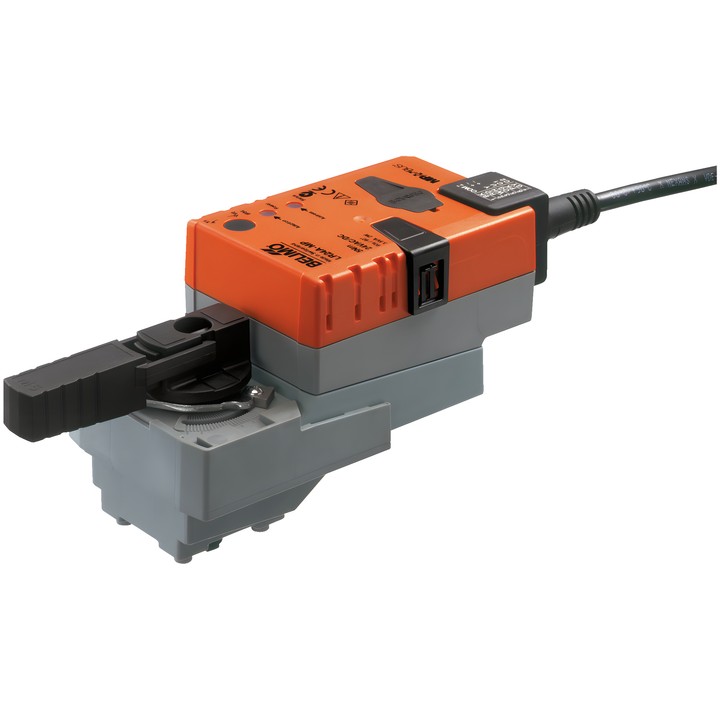

Belimo NR24A-KNX - servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur rotatif Belimo NR24A-KNX

NR24A-KNX est un servomoteur rotatif communicant pour vannes à boisseau sphérique. Son interface KNX (S-Mode) intégrée permet de le connecter à des appareils KNX disposant des points de données appropriés. L’application KNX prend en charge les vannes 2 et 3 voies avec une valeur de consigne, ainsi que les vannes 6 voies dans les installations à 4 tubes avec deux valeurs de consigne pour le chauffage et le refroidissement.

Caractéristiques et paramètres principaux

• Couple du moteur : 10 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : KNX (S-Mode) ; support de communication : KNX TP.
• Durée de course du moteur : 90 s / 90° ; durée de course réglable : 45...170 s.
• Consommation électrique en fonctionnement : 3.5 W ; au repos : 1.2 W ; puissance de dimensionnement : 6 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.75 mm².
• Possibilité de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre le signal au KNX.
• Application KNX intégrée pour vanne 6 voies et surveillance de la condensation à l’aide d’un capteur raccordé à l’entrée du servomoteur.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; limiteurs mécaniques de l’angle de rotation et indicateur de position.
• Adaptation de la plage de consigne à la première mise sous tension ; configuration possible via Belimo Assistant 2.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
