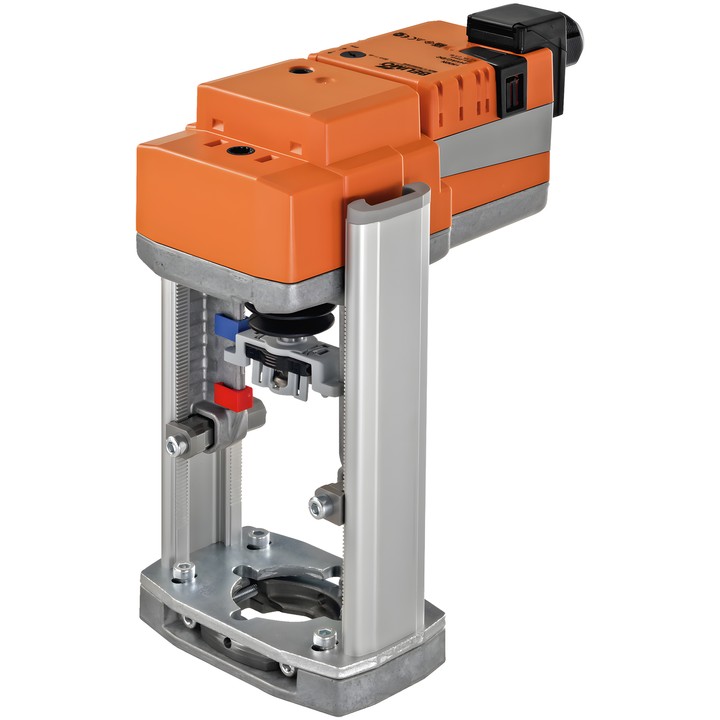

Belimo NV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo NV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo
1 723,28 zł
TTC
1 401,04 zł tax excluded

Servomoteur linéaire RetroFIT+ pour vannes à soupape 2 voies et 3 voies. Force 1000 N, alimentation AC/DC 24 V, commande Fermer/Ouvrir ou 3 points, course 20 mm et temps de déplacement 150 s / 20 mm.

Le réglage manuel s’effectue à l’aide d’un bouton-poussoir avec possibilité de verrouillage. Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm).

Livraison sous environ 14 jours
Partager

Belimo NV24A-RE – servomoteur pour vannes à soupape

NV24A-RE est un servomoteur linéaire RetroFIT+ conçu pour les vannes à soupape 2 voies et 3 voies. La solution RetroFIT+ permet le montage sur une large gamme de vannes de différents fabricants à l’aide d’un support et d’adaptateurs universels pour le col et la tige de vanne.

Caractéristiques principales

  • Force du moteur : 1000 N ; course : 20 mm.
  • Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
  • Commande : Fermer/Ouvrir, 3 points.
  • Temps de déplacement du moteur : 150 s / 20 mm.
  • Consommation électrique : 1.5 W en mouvement et 0.5 W en position de repos ; puissance de dimensionnement des câbles : 3 VA.
  • Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm).
  • Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indication mécanique de position pour une course de 5...20 mm.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
  • Protection contre les surcharges et arrêt automatique à l’atteinte de la position finale.

  • Marque
    Belimo
  • Référence
    NV24A-RE
  • EAN13
    7630498113765

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    1.5 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    3 VA
  • Raccordement de la commande d’alimentation
    Bornes 4 mm² (câble ø4...10 mm)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    1000 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    20 mm
  • Temps de course (moteur)
    150 s / 20 mm
