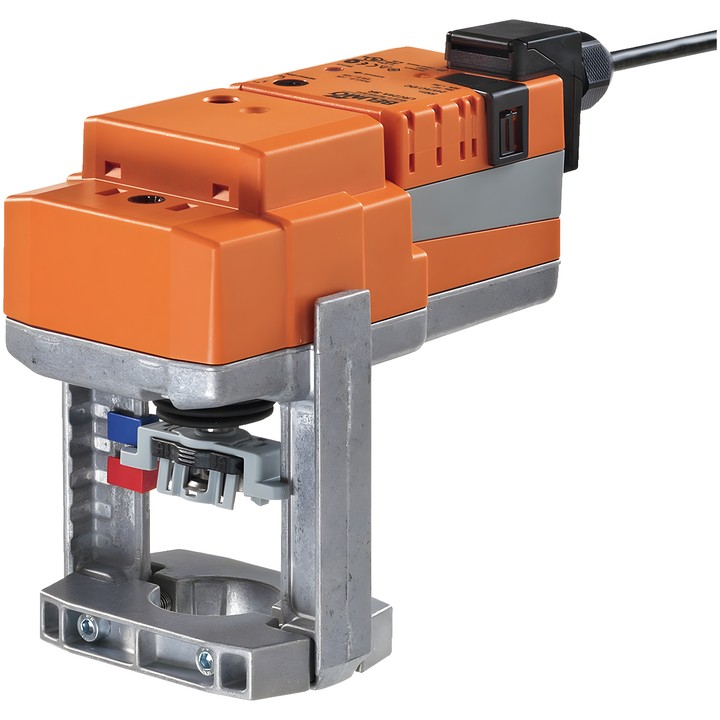

Belimo NV24A-SR-TPC - servomoteur linéaire pour vannes à siège

Servomoteur Belimo NV24A-SR-TPC

Servomoteur modulant pour vannes à siège 2 voies et 3 voies, conçu pour les installations fixes de chauffage, ventilation et climatisation. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U sert à l’indication électrique de position.

Principales caractéristiques et spécifications

• Force du servomoteur : 1000 N ; course : 20 mm.
• Alimentation : AC/DC 24 V, 50/60 Hz ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de déplacement : 150 s / 20 mm ; précision de positionnement : ±5%.
• Puissance absorbée en fonctionnement : 1.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² (borne 4 mm²).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de course.
• Adaptation de la plage de réglage : manuelle, automatique lors de la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Le montage direct sur la vanne s’effectue à l’aide de mâchoires de serrage.
