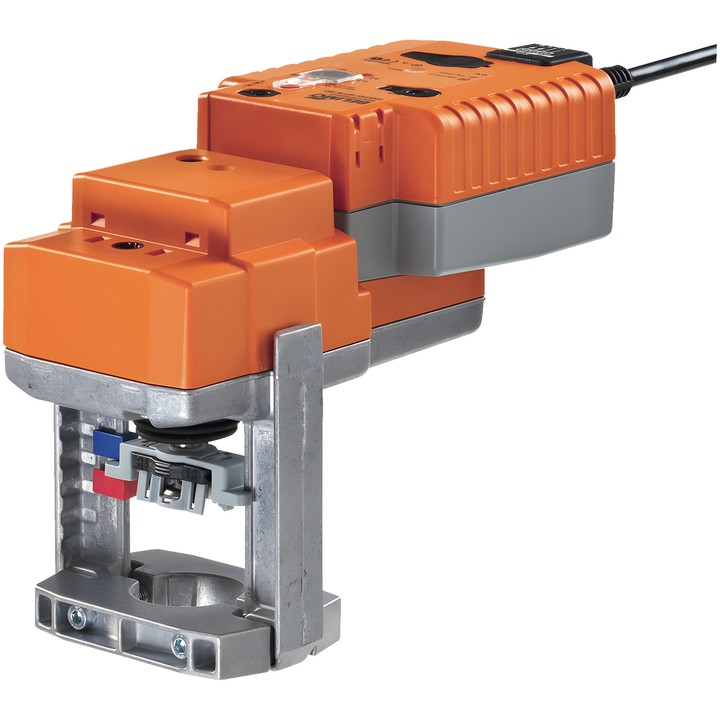

Belimo NVK24A-MOD - servomoteur pour vannes à siège avec fonction de sécurité

Belimo NVK24A-MOD – servomoteur pour vannes à siège

Servomoteur communicant pour vannes à siège à 2 et 3 voies. En cas de coupure de l’alimentation, il utilise l’énergie électrique stockée pour amener la vanne à la position de sécurité choisie.

Caractéristiques et spécifications principales

• Force d’actionnement : 1000 N ; course : 20 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU, MP-Bus ; commande modulante, communicante et hybride.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y réglable : 0.5...10 V ; signal de retour U : 2...10 V.
• Temps de course du moteur : 150 s / 20 mm, réglable sur 90...150 s ; temps de course jusqu’à la position de sécurité : 35 s / 20 mm.
• Position de sécurité réglable de 0...100% de la course par incréments de 10% à l’aide du bouton rotatif POP ; temps de maintien d’usine en cas de coupure d’alimentation (PF) : 2 s, réglable de 0...10 s.
• Possibilité de raccorder un capteur passif, actif ou à contact inverseur et de transmettre son signal via le bus.
• Positionnement manuel par bouton ; adaptation de la plage de course lancée manuellement ou automatiquement à la première mise sous tension.
• Consommation électrique en mouvement : 2.5 W ; au repos : 1.5 W ; puissance de dimensionnement : 6 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.75 mm² ; indice de protection IEC/EN IP54.
