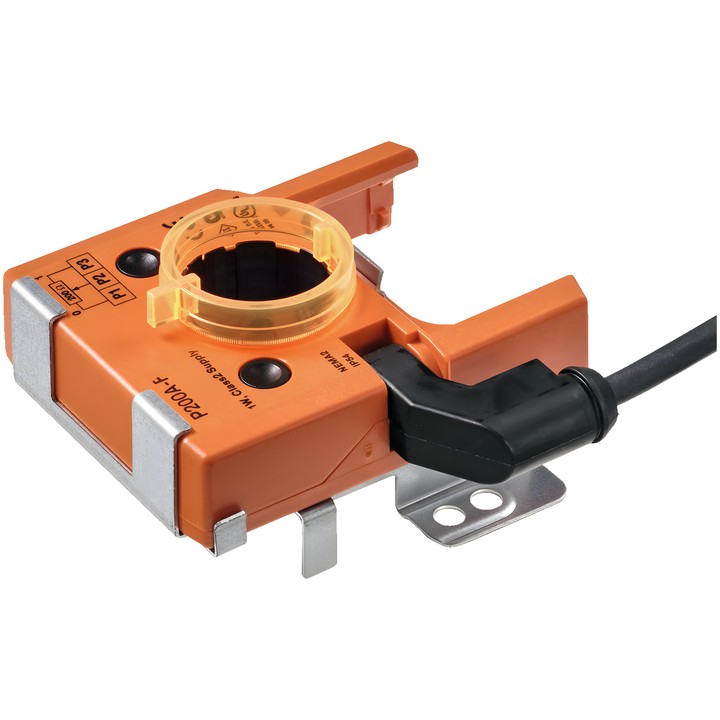

Belimo P200A-F - potentiomètre de recopie

Belimo P200A-F – potentiomètre de recopie

Module potentiomètre de recopie pour les servomoteurs à ressort de rappel NF..A.., SF..A.. et LF... Il sert à la commande modulante du registre avec des régulateurs utilisant un signal de recopie continu. Il peut également être utilisé dans des systèmes d’indication de position du registre ou comme positionneur pour des servomoteurs fonctionnant en parallèle.

Caractéristiques principales et données techniques

• Résistance nominale : 200 Ω ; tolérance : ±5%.
• Charge maximale : 1 W ; linéarité : ±2% ; résolution : Min. 1%.
• Résistance résiduelle : Max. 5% des deux côtés.
• Raccordement du potentiomètre : câble 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Montage direct sur l’arbre creux du servomoteur à l’aide d’un adaptateur ; accessoires de montage inclus.

Couleurs des fils : S1 – violet, S2 – rouge, S3 – blanc.
