Belimo P5000A GR - potentiomètre de recopie

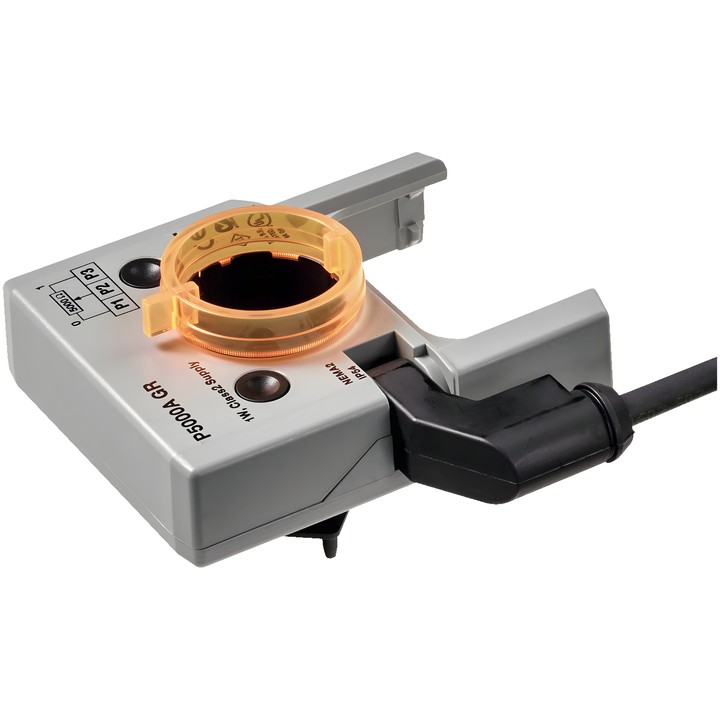

Potentiomètre de recopie Belimo P5000A GR

Potentiomètre à monter pour servomoteurs de clapet et servomoteurs rotatifs. Il transmet la position au potentiomètre de recopie par l’intermédiaire d’une plaque d’adaptation, montée sur le collier d’axe du servomoteur de clapet ou sur l’indicateur de position du servomoteur rotatif.

Caractéristiques principales

• Résistance nominale : 5 kΩ ; tolérance : ±5%.
• Puissance admissible : Max. 1 W ; linéarité : ±2%.
• Résolution : Min. 1% ; résistance résiduelle : Max. 5% des deux côtés.
• Raccordement du potentiomètre : câble 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Couleur du couvercle et de la base du boîtier : gris.

Montage et application

Le potentiomètre se monte directement sur le collier d’axe du servomoteur de clapet ou sur l’indicateur de position du servomoteur rotatif. Il est destiné à la commande modulante des clapets avec des régulateurs à recopie fixe. Il peut également être utilisé avec les systèmes disponibles dans le commerce indiquant la position des clapets ou comme positionneur de servomoteurs fonctionnant en parallèle.
