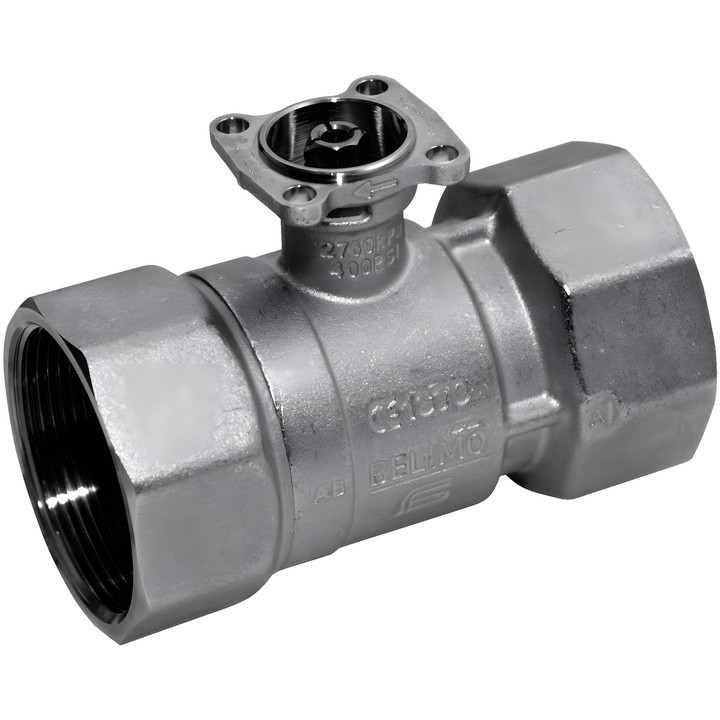

Belimo R2015-4-S1 - vanne de régulation à boisseau sphérique 2 voies

Belimo R2015-4-S1 – vanne de régulation 2 voies

Vanne à boisseau sphérique avec insert de régulation pour les circuits d’eau ouverts et fermés. Conçue pour la régulation côté eau dans les installations de ventilation et de chauffage. L’insert de régulation intégré assure une caractéristique de débit à pourcentage égal.

Caractéristiques principales

• Version : 2 voies, DN 15, PN 40 ; filetage femelle Rp 1/2".
• Kvs : 4 m³/h ; ps : 1600 kPa.
• Fluide : eau, eau avec max. 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F].
• Pression différentielle max. Δpmax : 350 kPa ; pression de fermeture ∆ps : 1400 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Caractéristique de débit : à pourcentage égal, optimisée dans la plage d’ouverture.
• Étanchéité : étanche aux bulles, classe d’étanchéité A.
• Corps en laiton nickelé ; élément obturateur et axe en acier inoxydable.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe. Le montage avec l’axe orienté vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou d’utiliser une rallonge de col de vanne. La température admissible du fluide peut être limitée selon le type d’actionneur ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs.
