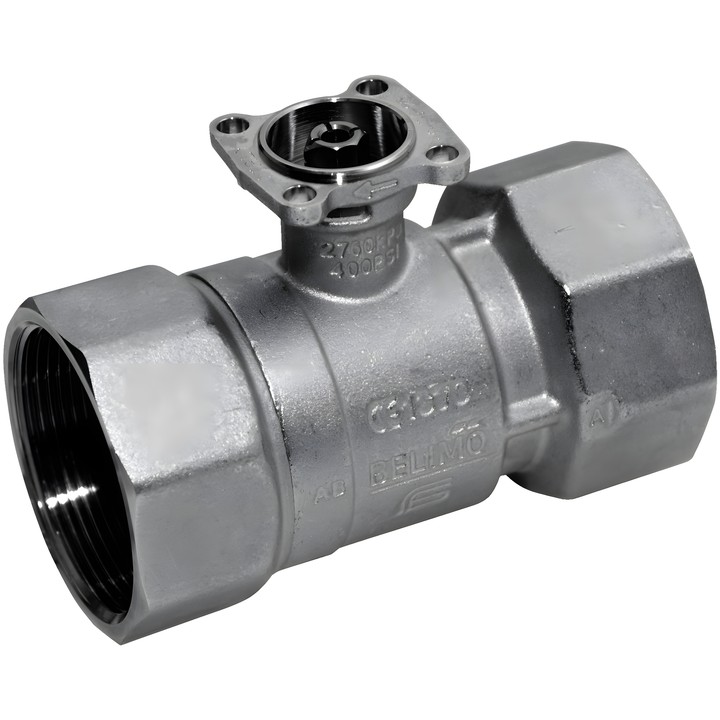

Belimo R2020-8P6-S2 – vanne avec diaphragme de régulation
Vanne de régulation à boisseau sphérique 2 voies avec filetage intérieur, conçue pour les circuits d’eau ouverts et fermés ainsi que pour la régulation côté eau dans les installations de ventilation et de chauffage.
Caractéristiques et spécifications principales
- Type : R2020-8P6-S2 ; DN 20, PN 40 ; raccordement : filetage intérieur Rp 3/4" selon ISO 7-1.
- Kvs : 8.6 m³/h ; caractéristique de débit : à pourcentage égal (VDI/VDE 2173), optimisée dans la plage d’ouverture.
- Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide : -10...120°C [14...248°F].
- Pression différentielle maximale Δpmax : 350 kPa ; pression de fermeture ∆ps : 1400 kPa. 200 kPa est indiqué pour un fonctionnement silencieux.
- Étanchéité : étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
- Angle de rotation : 90° ; plage de fonctionnement : 15...90°.
- Corps : laiton nickelé ; élément de fermeture et axe : acier inoxydable ; diaphragme de régulation : ETFE.
Consignes d’installation et d’utilisation
Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe ; le montage avec l’axe orienté vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou d’utiliser un prolongement du col de vanne. La température admissible du fluide peut dépendre du type d’actionneur ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs.
