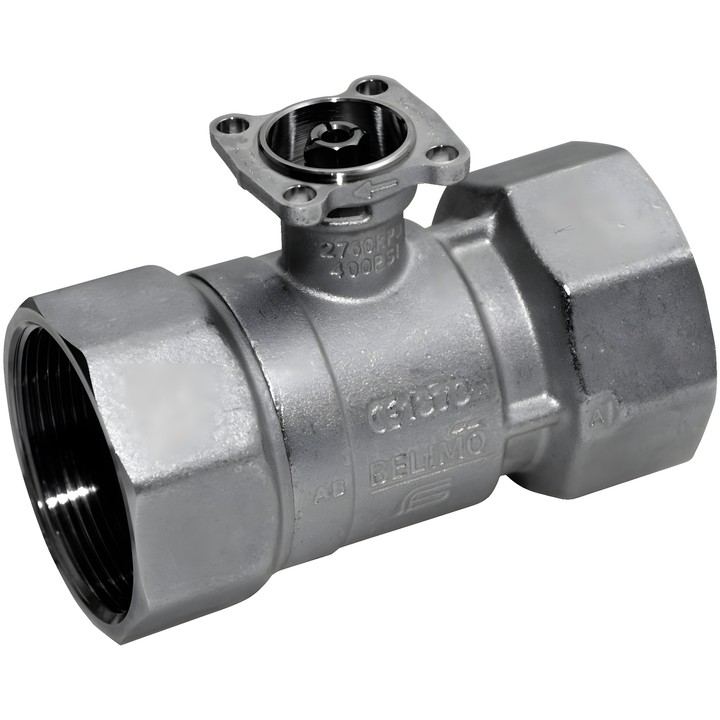

Belimo R2020-S2 – vanne à boisseau sphérique tout ou rien
Vanne 2 voies à filetage femelle, conçue pour les installations hydrauliques ouvertes et fermées. Elle sert à l’isolement côté eau et à la commande tout ou rien dans les installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.
Principales données techniques
- Type : R2020-S2 ; DN 20 ; PN 40.
- Raccordement : filetage femelle Rp 3/4", conformément à ISO 7-1.
- Kvs : 32 m³/h.
- Fluide : eau, eau additionnée de glycol jusqu’à 50 % vol.
- Température du fluide : -10...120°C [14...248°F].
- Pression différentielle : ∆pmax 1000 kPa ; pression de fermeture ∆ps 1400 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
- Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
- Angle de rotation : 90°. Ouverture dans le sens inverse des aiguilles d’une montre, fermeture dans le sens des aiguilles d’une montre.
- Corps : laiton nickelé ; obturateur et axe : acier inoxydable ; joint d’axe : joint torique EPDM ; siège : PTFE, joint torique EPDM.
Conseils de montage
Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe de la vanne ; le montage avec l’axe orienté vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur.
