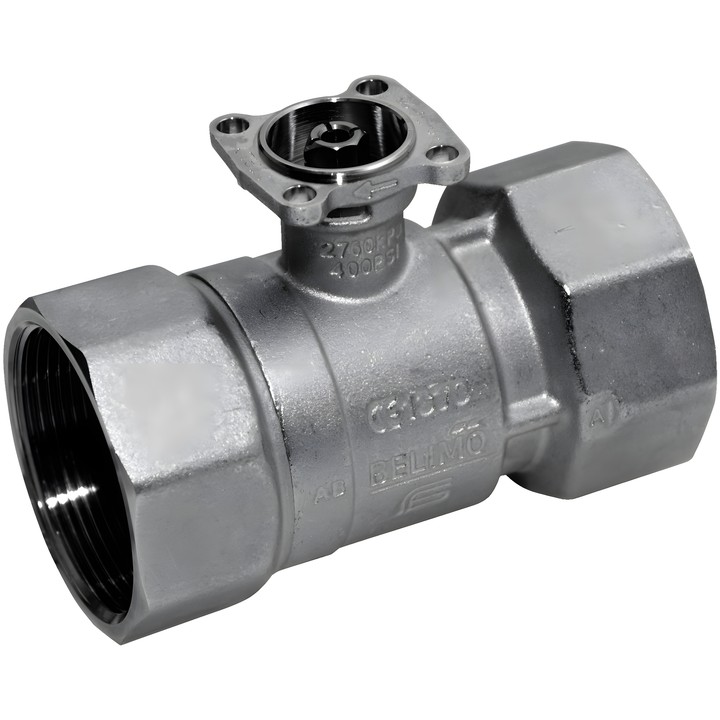

Belimo R2040-S3 – vanne à boisseau sphérique Tout ou Rien
Vanne à boisseau sphérique 2 voies avec filetage femelle, destinée à l’isolement côté eau et à la commande Tout ou Rien dans les installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal Tout ou Rien.
Principales caractéristiques techniques
- Dimension nominale : DN 40 ; raccordement : filetage femelle Rp 1 1/2" selon ISO 7-1.
- PN 25 ; ps 1600 kPa ; Kvs 31 m³/h.
- Pression différentielle : ∆pmax 1000 kPa ; pression de fermeture : 1400 kPa. 200 kPa est indiqué pour un fonctionnement silencieux.
- Fluide : eau, eau additionnée de glycol à hauteur de 50% vol. maximum ; température du fluide : -10...120°C [14...248°F].
- Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
- Corps : laiton nickelé ; élément de fermeture et tige : acier inoxydable ; joint de tige : joint torique EPDM ; siège : PTFE, joint torique EPDM.
- Angle de rotation : 90°. L’ouverture s’effectue dans le sens inverse des aiguilles d’une montre et la fermeture dans le sens des aiguilles d’une montre.
Consignes de montage
Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur.
