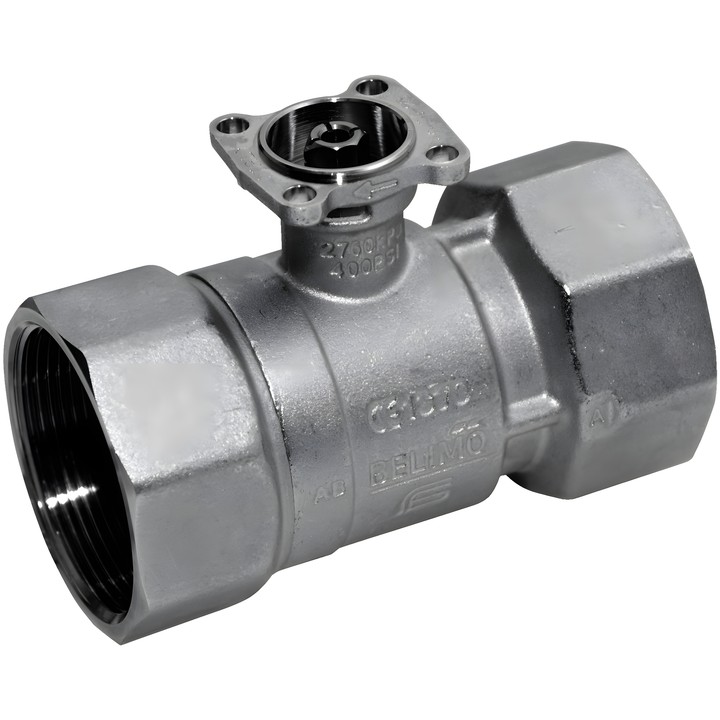

Belimo R2050-S4 - vanne à boisseau sphérique 2 voies tout ou rien

Belimo R2050-S4 – vanne à boisseau sphérique tout ou rien

Vanne à boisseau sphérique 2 voies pour installations hydrauliques ouvertes et fermées. Elle assure l’isolement côté eau et la commande tout ou rien dans les systèmes de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et paramètres principaux

• Diamètre nominal DN 50 ; filetage femelle Rp 2" conforme à ISO 7-1.
• PN 25 ; Kvs 49 m³/h.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol ; température du fluide -10...120°C [14...248°F].
• Pression différentielle maximale ∆pmax 1000 kPa ; pression de fermeture ∆ps 1400 kPa. Une pression de 200 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Corps en laiton nickelé ; obturateur et axe en acier inoxydable ; joint d’axe : joint torique EPDM ; siège : PTFE, joint torique EPDM.
• Angle de rotation 90°. L’ouverture se fait dans le sens inverse des aiguilles d’une montre et la fermeture dans le sens des aiguilles d’une montre.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe ; le montage avec l’axe dirigé vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Pour une température du fluide de -10...2°C, le chauffage de l’axe ou le prolongement du col de la vanne est recommandé. La température admissible du fluide peut dépendre du type de servomoteur ; les limites sont indiquées dans les fiches techniques des servomoteurs.
