Belimo R3015-BL1 - vanne à boisseau sphérique de commutation 3 voies

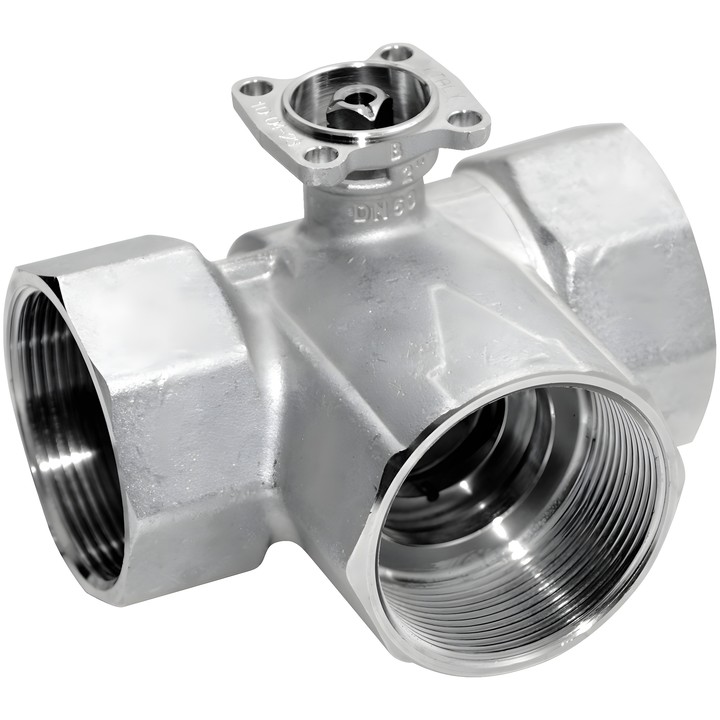

Vanne à boisseau sphérique de commutation Belimo R3015-BL1

Vanne 3 voies à passage en L, destinée à la commutation et à la commande tout ou rien côté eau des installations de ventilation et de chauffage. La vanne est positionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et spécifications principales

• DN 15, PN 40 ; filetage femelle Rp 1/2" conforme à ISO 7-1.
• Kvs 5.5 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 350 kPa ; pression de fermeture ∆ps 500 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Angle de rotation : 90°.
• Corps en laiton nickelé ; obturateur en laiton chromé ; joint d’axe : joint torique EPDM.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe. Ne pas monter avec l’axe dirigé vers le bas. Pour une température du fluide de -10...2°C, le chauffage de l’axe ou une rallonge du col de vanne est recommandé. La température de fluide autorisée peut dépendre du type de servomoteur ; les limites sont indiquées dans les fiches techniques correspondantes des servomoteurs.
