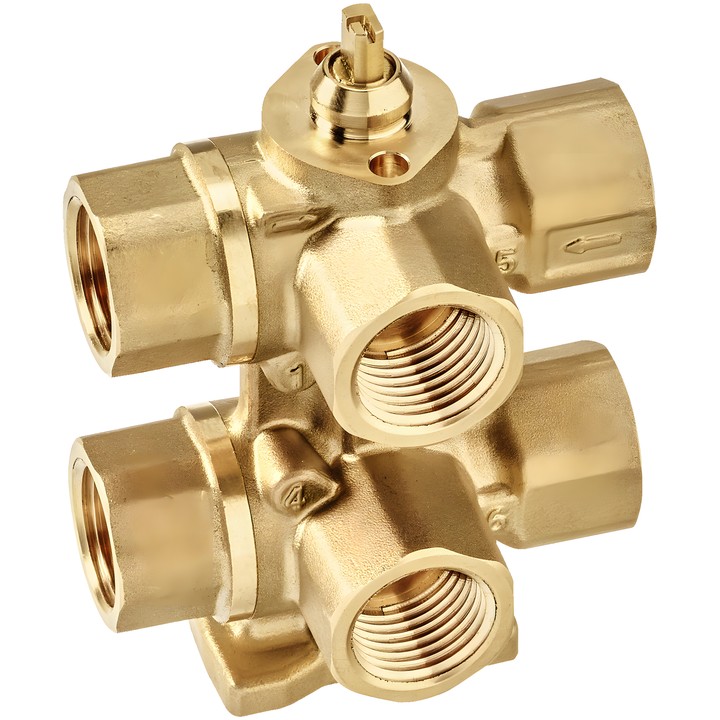

Belimo R3015-P4-P25-B1 – vanne de régulation 6 voies avec orifice

Vanne destinée à la commutation ou à la régulation modulante du débit d’eau côté terminaux de chauffage et de refroidissement dans des installations hydrauliques fermées. Deux séquences sont commandées par un seul servomoteur rotatif avec une course de 90°.

Caractéristiques et spécifications principales

• DN 15, PN 16 ; raccordement avec filetage femelle Rp 1/2".
• Kvs (séquence 1) : 0.4 m³/h ; Kvs (séquence 2) : 0.25 m³/h.
• Fluide : eau ou eau contenant au max. 50 % vol. de glycol ; température du fluide 6...80°C [43...176°F].
• Pression différentielle maximale ∆pmax 100 kPa ; pression de fermeture 350 kPa ; fonctionnement silencieux à Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; étanchéité aux bulles, classe A (EN 12266-1).
• Plages de rotation : séquence 1 : 0...30° (recommandée pour le refroidissement), zone morte : 30...60°, séquence 2 : 60...90° (recommandée pour le chauffage).
• La fonction intégrée de compensation de pression agit en position fermée (45°), tout en maintenant la séparation des séquences.
• Corps en laiton nickelé ; élément obturateur en laiton chromé.

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas est interdit.
