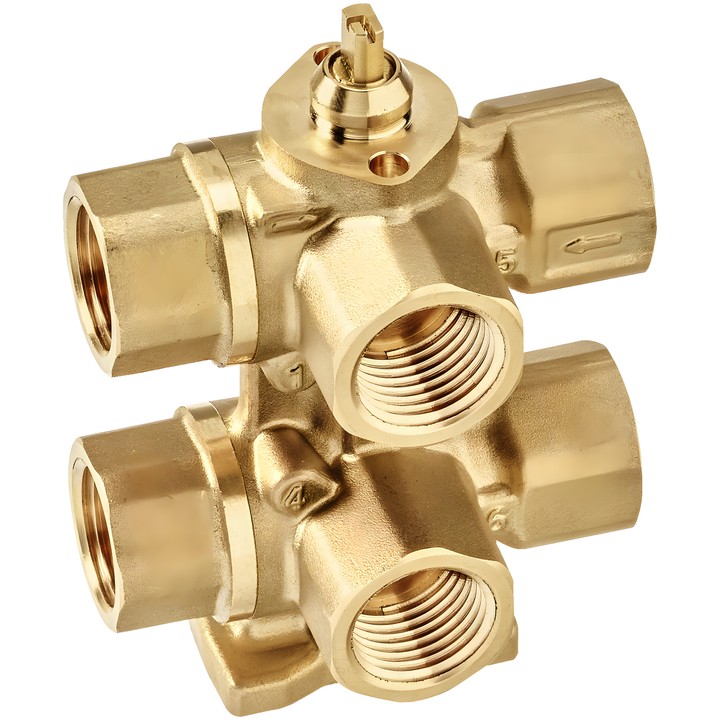

Vanne avec orifice de réglage destinée à la commande tout ou rien ou modulante du débit d’eau dans les unités de chauffage et de refroidissement des installations hydrauliques fermées. Un seul servomoteur rotatif commande les deux séquences.

Caractéristiques principales et données techniques

• DN 15, PN 16 ; raccordement taraudé femelle Rp 1/2".
• Kvs (séquence 1) : 0.4 m³/h ; Kvs (séquence 2) : 0.4 m³/h.
• Fluide : eau ou eau avec un maximum de 50 % vol. de glycol ; température du fluide 6...80°C [43...176°F].
• Pression différentielle maximale ∆pmax 100 kPa ; pression de fermeture ∆ps 350 kPa. Pour un fonctionnement silencieux : Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; étanchéité aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Angle de rotation 90° : séquence 1 sur la plage 0...30° (recommandée pour le refroidissement), zone morte 30...60°, séquence 2 sur la plage 60...90° (recommandée pour le chauffage).
• La fonction intégrée de compensation des variations de pression du fluide emprisonné agit lorsque la vanne est fermée (45°), tout en maintenant la séparation des deux séquences.
• Corps en laiton avec finition nickelée ; obturateur en laiton chromé.

Montage autorisé : de la position verticale à la position horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas n’est pas autorisé. Respecter le sens d’écoulement indiqué.
