Belimo R3015-P63-P4-B1 - Vanne de régulation 6 voies à caractéristique adaptée

Belimo R3015-P63-P4-B1

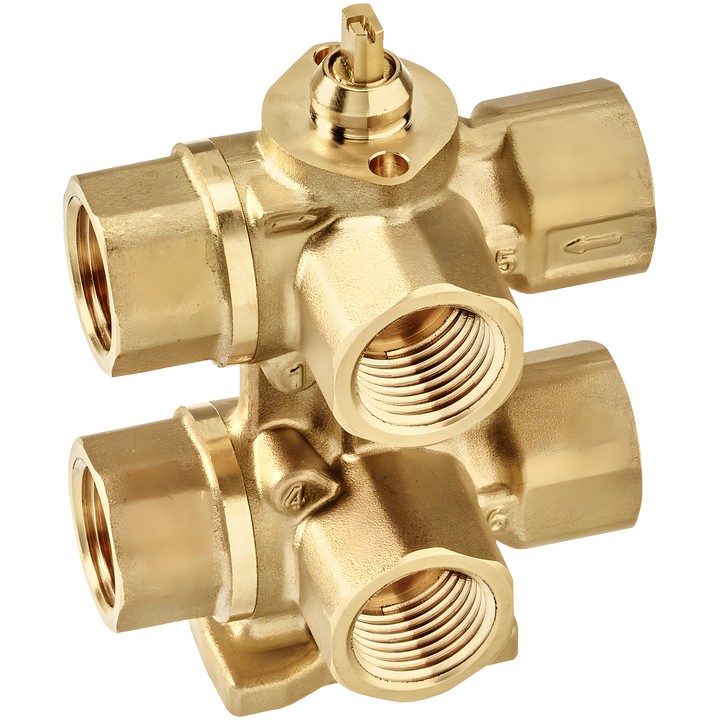

Vanne de régulation 6 voies à caractéristique adaptée pour installations hydrauliques fermées. Elle permet de commuter ou de réguler le débit d’eau côté eau des éléments de chauffage et de refroidissement. Les deux séquences sont réglées au moyen d’un servomoteur rotatif.

Caractéristiques et paramètres principaux

• DN 15, PN 16 ; raccordement à filetage femelle Rp 1/2".
• Kvs (séquence 1) : 0.63 m³/h ; Kvs (séquence 2) : 0.4 m³/h.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide 6...80°C [43...176°F].
• Pression différentielle maximale ∆pmax 100 kPa ; pression de fermeture 350 kPa. Condition de fonctionnement silencieux : Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; étanchéité aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Angle de rotation 90° : séquence 1 dans la plage 0...30° (recommandée pour le refroidissement), zone morte 30...60°, séquence 2 dans la plage 60...90° (recommandée pour le chauffage).
• La fonction intégrée de compensation des variations de pression du fluide agit en position fermée (45°), tout en maintenant la séparation des séquences.
• Corps en laiton avec finition nickelée ; élément de fermeture en laiton chromé.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige. Ne pas monter avec la tige orientée vers le bas. Respecter le sens d’écoulement ; la position de la sphère est indiquée par le repère L sur la tige.
