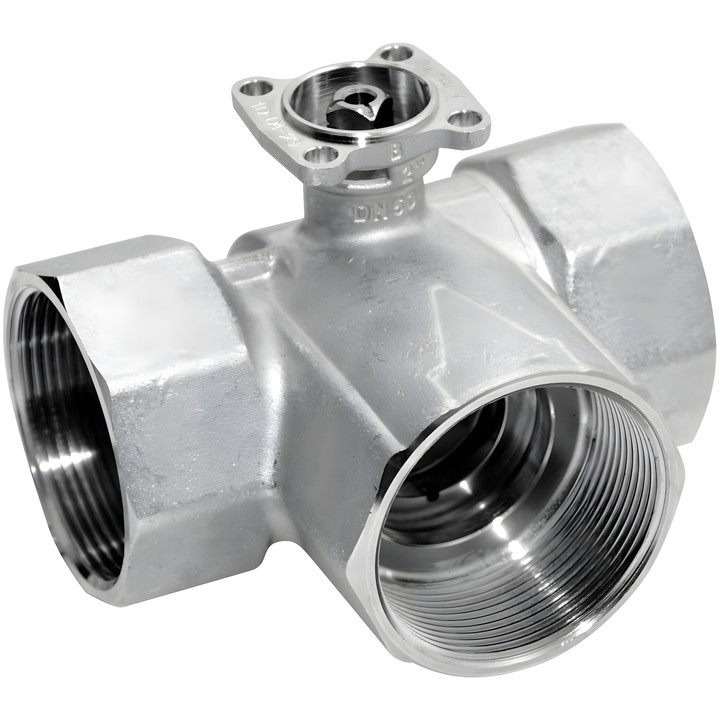

Belimo R3020-BL2 - vanne à boisseau sphérique de commutation 3 voies

Belimo R3020-BL2 – vanne à boisseau sphérique de commutation

Vanne à boisseau sphérique 3 voies destinée à la commutation et à la commande ouverture/fermeture côté eau des installations de ventilation et de chauffage, dans des circuits d’eau ouverts et fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal ouverture/fermeture.

Caractéristiques principales

• Configuration : 3 voies ; passage en L.
• DN 20 ; raccord fileté femelle Rp 3/4" selon ISO 7-1 ; PN 40.
• Kvs 11 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 350 kPa ; pression de fermeture ∆ps 500 kPa. 200 kPa est indiqué pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90°. Corps en laiton nickelé ; élément de fermeture en laiton chromé.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe de la vanne ; le montage avec l’axe orienté vers le bas est interdit. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur.
