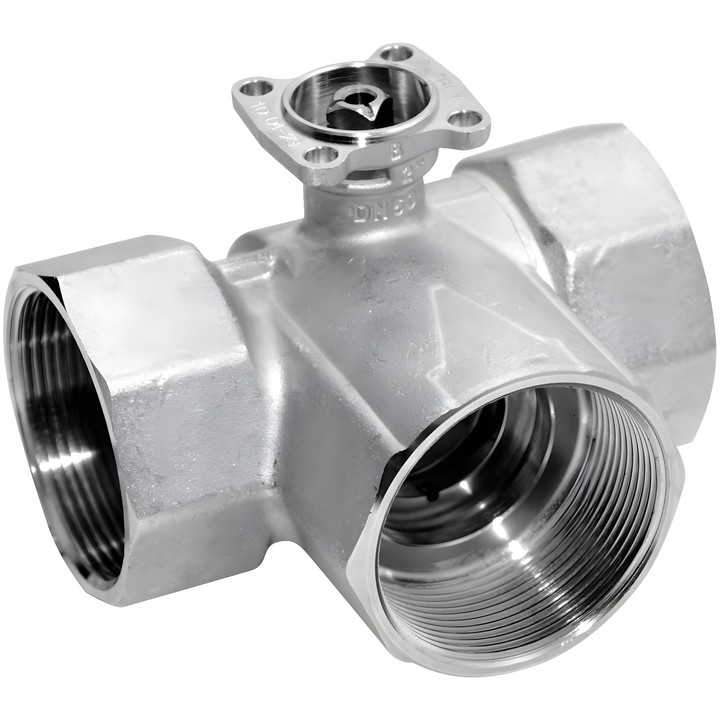

Belimo R3040-BL4 - vanne à boisseau sphérique de commutation 3 voies

Belimo R3040-BL4 – vanne à boisseau sphérique de commutation

Vanne à boisseau sphérique 3 voies destinée à la commutation et à la régulation tout ou rien côté eau des installations de ventilation et de chauffage, dans les circuits d’eau ouverts et fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal d’ouverture/fermeture.

Principales caractéristiques techniques

• Configuration : 3 voies ; passage en L.
• DN 40 ; filetage femelle Rp 1 1/2" selon ISO 7-1.
• PN 25 ; ps 1600 kPa ; Kvs 47 m³/h.
• Fluide : eau, eau contenant au maximum 50% vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 350 kPa ; pression de fermeture : 500 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
• Angle de rotation : 90°.
• Corps en laiton nickelé ; élément obturateur en laiton chromé ; tige en laiton nickelé ; joint de tige : joint torique EPDM ; siège : PTFE, joint torique EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; ne pas monter avec la tige orientée vers le bas. Pour une température du fluide de -10...2°C, le chauffage de l’axe ou une rallonge du col de vanne est recommandé. La température admissible du fluide peut dépendre du type de servomoteur – les limites figurent dans sa fiche technique.
