Belimo R3050-BL4 - vanne à boisseau sphérique de commutation 3 voies

Belimo R3050-BL4 – vanne à boisseau sphérique de commutation

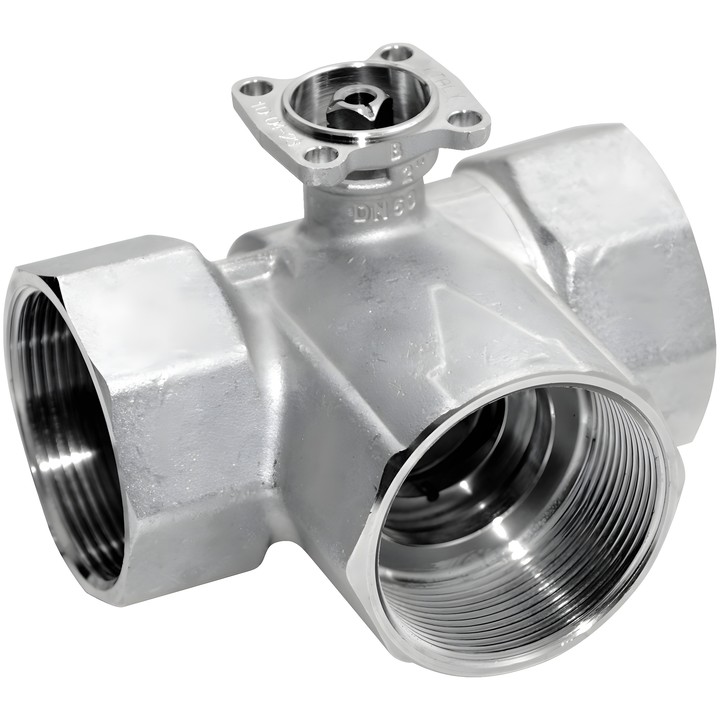

Vanne 3 voies avec un passage en L destinée à la commutation et à la commande ouverture/fermeture côté eau des installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal ouverture/fermeture.

Principales caractéristiques techniques

• DN 50 ; filetage femelle Rp 2" selon ISO 7-1 ; PN 25.
• Kvs 75 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 350 kPa ; pression de fermeture ∆ps 500 kPa. Une valeur de 200 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
• Angle de rotation : 90°.
• Corps en laiton nickelé ; élément obturateur en laiton chromé ; joint d’axe : O-ring EPDM ; siège : PTFE, O-ring EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe ; le montage avec l’axe dirigé vers le bas est interdit. Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur ; les limites figurent dans sa fiche technique.
