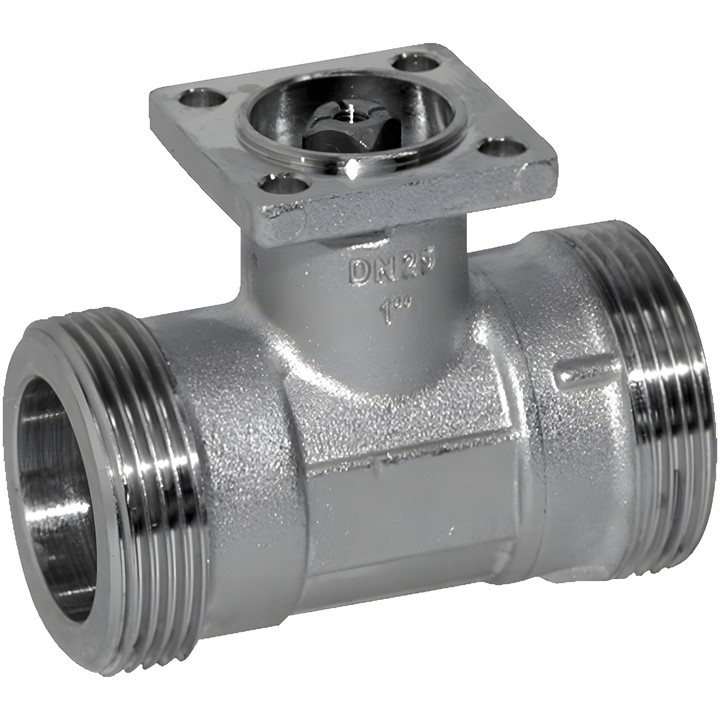

Belimo R409 - vanne de régulation 2 voies avec orifice

Belimo R409 – vanne de régulation 2 voies

Vanne avec orifice de régulation destinée aux circuits d’eau ouverts et fermés, ainsi qu’à la régulation côté eau des installations de ventilation et de chauffage. L’orifice intégré assure une caractéristique de débit à pourcentage égal. La vanne est actionnée par un servomoteur rotatif.

Caractéristiques principales

• Type : 2 voies ; DN 15 ; PN 40.
• Raccordement : filetage extérieur G 1", conformément à ISO 228-1.
• Kvs : 0.63 m³/h ; ps : 1600 kPa.
• Pression différentielle : ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol ; température du fluide : -10...100°C [14...212°F].
• Caractéristique de débit : à pourcentage égal ; fuite admissible : étanche aux bulles, classe d’étanchéité A.
• Corps : laiton nickelé ; obturateur et tige : acier inoxydable ; orifice de régulation : ETFE.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Pour une température du fluide de -10...2°C, il est recommandé de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur.
