Belimo R417 - Vanne à boisseau sphérique de régulation caractérisée 2 voies

Belimo R417 – vanne de régulation 2 voies

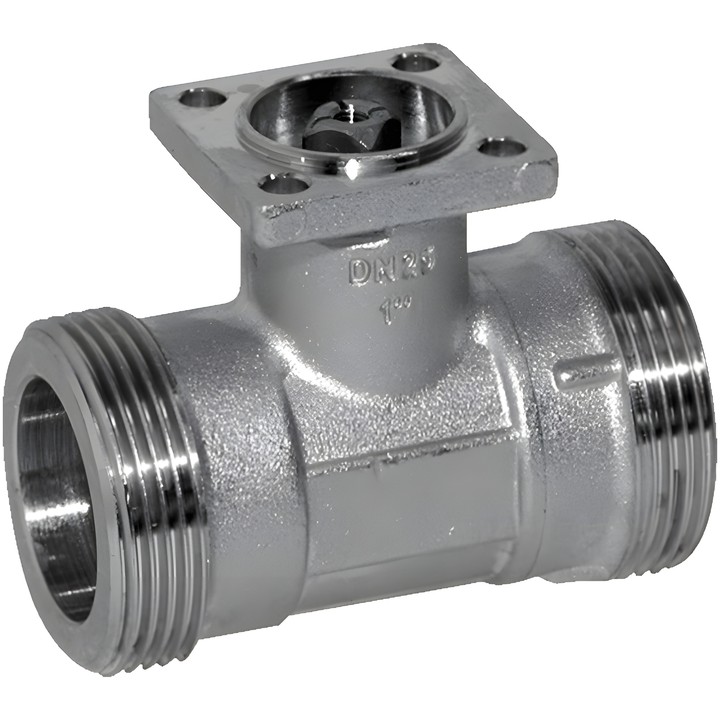

Vanne de régulation avec obturateur caractérisé pour les installations hydrauliques ouvertes et fermées. L’obturateur assure une caractéristique de débit à pourcentage égal. La vanne est actionnée par un servomoteur rotatif.

Principales données techniques

• Configuration : 2 voies ; DN 20 ; PN 40.
• Raccordement de tuyauterie : filetage mâle G 1 1/4", conforme à ISO 228-1.
• Kvs : 4 m³/h ; ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Fluide : eau, eau avec au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Caractéristique de débit : à pourcentage égal ; fuite admissible : étanche aux bulles, classe d’étanchéité A.
• Corps : laiton nickelé ; élément de fermeture et tige : acier inoxydable.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

Instructions de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas n’est pas autorisé. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type de servomoteur ; les limites sont indiquées dans les fiches techniques des servomoteurs.
