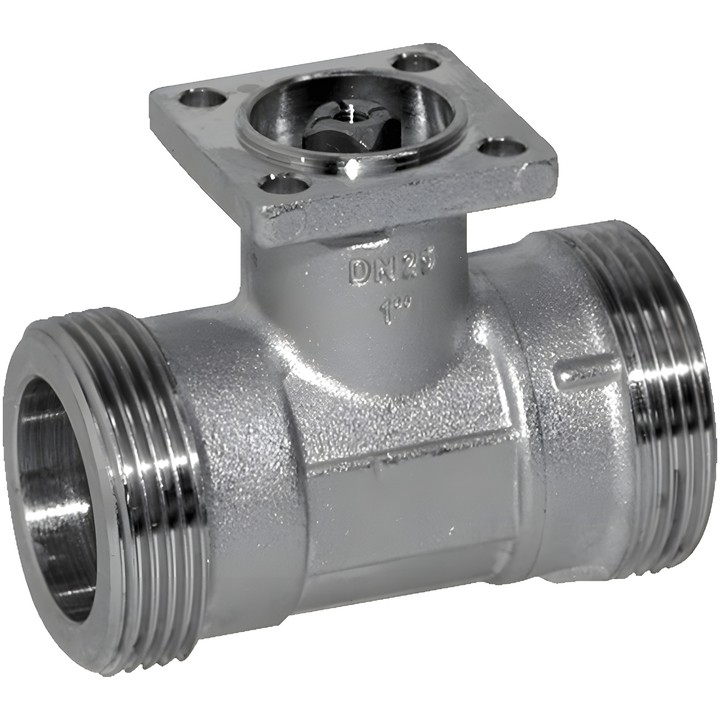

Belimo R423 - vanne de régulation 2 voies avec diaphragme

Belimo R423 – vanne de régulation avec diaphragme

Vanne 2 voies pour les installations hydrauliques ouvertes et fermées et la régulation côté eau des systèmes de ventilation et de chauffage. Le diaphragme de régulation intégré assure une caractéristique de débit à pourcentage égal.

Caractéristiques principales

• DN 25, PN 40 ; filetage mâle G 1 1/2".
• Kvs 10 m³/h ; ps 1600 kPa.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Caractéristique de débit : à pourcentage égal ; étanchéité : étanche aux bulles, classe d’étanchéité A.
• Corps en laiton nickelé ; obturateur et tige en acier inoxydable.
• Raccordement de tuyauterie : filetage mâle selon ISO 228-1.

Pour une température du fluide de -10...2°C, une rallonge de col de vanne est recommandée. La température admissible du fluide peut dépendre du type d’actionneur ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs.

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Ne pas monter avec la tige orientée vers le bas.
