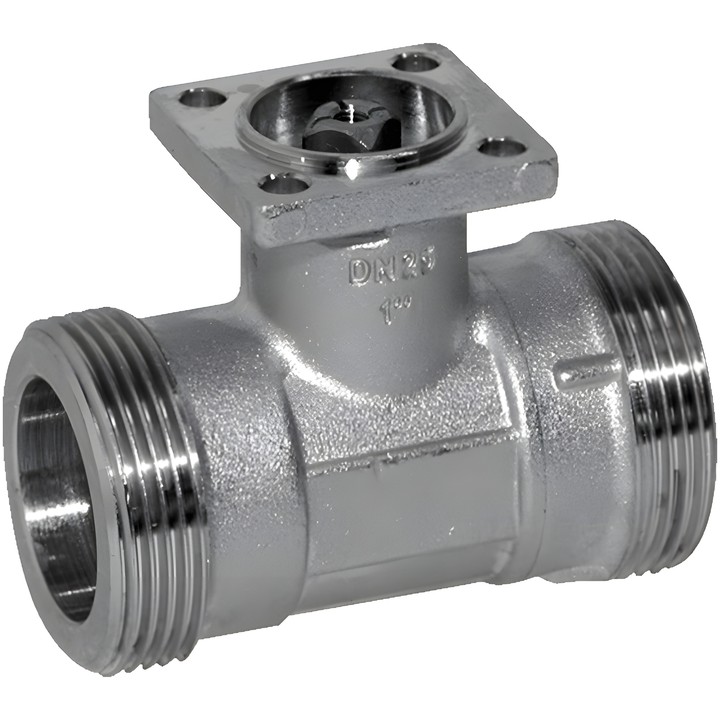

Belimo R438 - Vanne à boisseau sphérique 2 voies avec orifice de régulation

Belimo R438 – vanne de régulation 2 voies

Vanne à boisseau sphérique avec orifice de régulation destinée au réglage du débit côté eau des installations de ventilation et de chauffage. Conçue pour les circuits d’eau ouverts et fermés. L’orifice intégré assure une caractéristique à pourcentage égal.

Principales données techniques

• Type : 2 voies ; DN 40 ; PN 25.
• Raccordement : filetage mâle G 2 1/4", conformément à ISO 228-1.
• Kvs : 16 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Caractéristique de débit : à pourcentage égal ; fuite admissible : étanche aux bulles, classe d’étanchéité A.
• Corps : laiton nickelé ; obturateur et tige : acier inoxydable.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

Pour une température du fluide de -10...2°C, il est recommandé de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type d’actionneur ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs. Le montage est autorisé de la position verticale à horizontale par rapport à la tige, mais pas avec la tige dirigée vers le bas.
