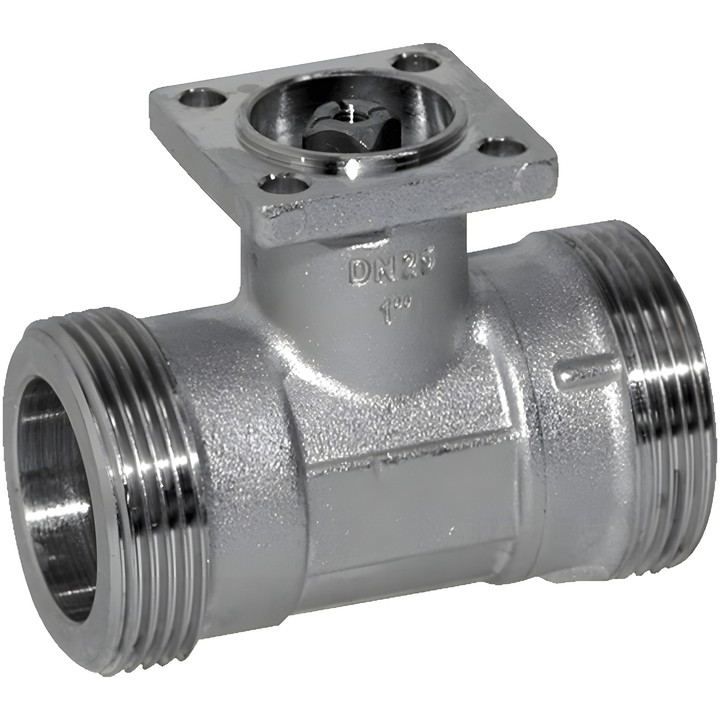

Belimo R448 - Vanne à boisseau sphérique de régulation 2 voies

Belimo R448 – caractéristiques techniques

Vanne à boisseau sphérique de régulation 2 voies avec orifice de régulation, destinée à la régulation côté eau dans les installations de ventilation et de chauffage. La fiche technique indique une utilisation dans les systèmes hydrauliques ouverts et fermés.

• Diamètre nominal : DN 50 ; pression nominale : PN 25.
• Raccordement de tuyauterie : filetage extérieur G 2 3/4".
• Kvs : 25 m³/h ; caractéristique de débit : égal pourcentage.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 200 kPa ; pression de fermeture : 1400 kPa.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A.
• Corps : laiton nickelé ; élément d’obturation et tige : acier inoxydable ; orifice de régulation : ETFE.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de rallonger le col de la vanne. La température admissible du fluide peut dépendre du type d’actionneur ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs.
