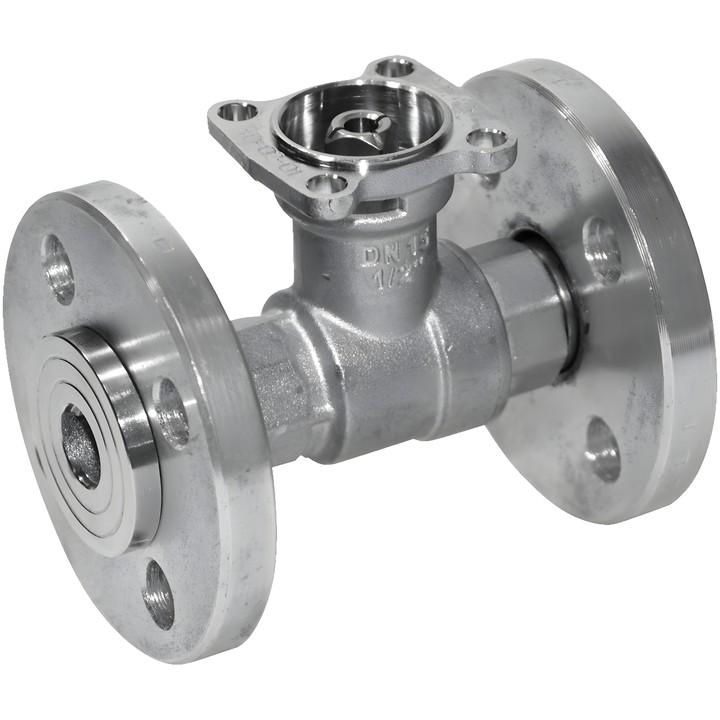

Belimo R6015R1-B1 - Vanne de régulation 2 voies à brides

Belimo R6015R1-B1 – vanne de régulation 2 voies

Vanne avec orifice de régulation destinée à la régulation modulante du circuit hydraulique dans les systèmes de ventilation et de chauffage. Convient aux installations hydrauliques ouvertes et fermées. L’orifice intégré assure une caractéristique de débit à pourcentage égal.

Principales caractéristiques techniques

• Exécution : 2 voies ; DN 15, PN 6 ; raccordement de tuyauterie : bride.
• Kvs : 1 m³/h.
• Fluide : eau, eau additionnée de glycol à raison de 50% vol. maximum.
• Température du fluide : -10...100°C [14...212°F].
• Pression différentielle : ∆pmax 100 kPa ; pression de fermeture : 600 kPa.
• Caractéristique de débit : à pourcentage égal ; étanchéité : étanche aux bulles d’air, classe d’étanchéité A.
• Corps : laiton nickelé ; élément obturateur : laiton chromé.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

La vanne est actionnée par un servomoteur rotatif. Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe ; le montage avec l’axe dirigé vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, le chauffage de l’axe ou une rallonge du col de la vanne est recommandé. La température admissible du fluide peut dépendre du type de servomoteur ; les limites figurent dans les fiches techniques correspondantes des servomoteurs.
