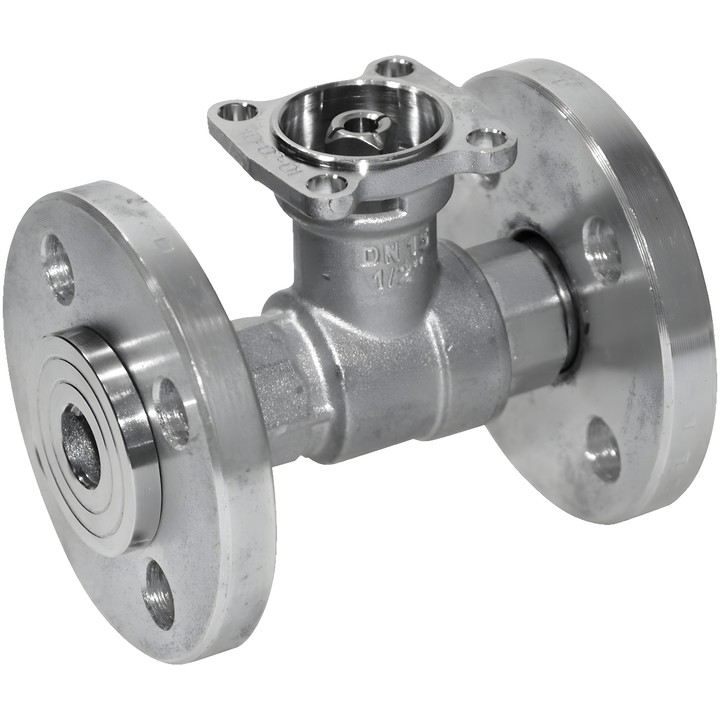

Belimo R6015RP63-B1 - vanne de régulation 2 voies avec orifice

Belimo R6015RP63-B1 – vanne de régulation 2 voies

Vanne avec orifice de régulation et raccordement à brides, conçue pour réguler le débit du côté eau des installations de ventilation et de chauffage. Elle convient aux circuits d’eau ouverts et fermés.

Principales données techniques

• Type : 2 voies ; DN 15 ; PN 6 ; raccordement : bride.
• Kvs : 0.63 m³/h ; ∆pmax : 100 kPa ; pression de fermeture : 600 kPa.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : -10...100°C [14...212°F].
• Caractéristique de débit : à pourcentage égal, optimisée dans la plage d’ouverture.
• Étanchéité : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Corps : laiton nickelé ; élément de fermeture : laiton chromé ; orifice de régulation : ETFE.
• Angle de rotation : 90° ; plage de fonctionnement : 15...90°.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe de la vanne ; le montage avec l’axe orienté vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps.

Pour une température du fluide de -10...2°C, il est recommandé de chauffer l’axe ou de prolonger le col de la vanne. La température admissible du fluide peut dépendre de l’actionneur utilisé ; les limites sont indiquées dans les fiches techniques correspondantes des actionneurs.
