Belimo RV24A-SR - servomoteur pour vannes à soupape

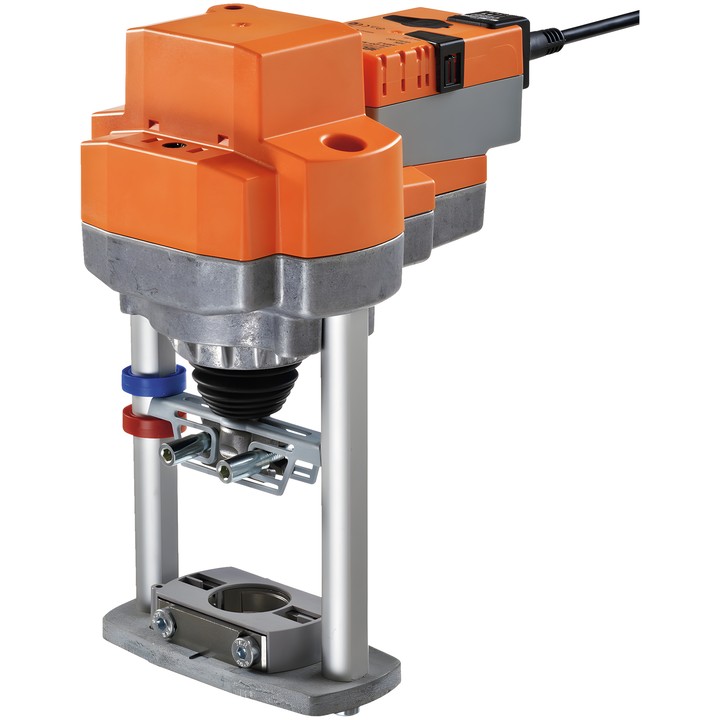

Servomoteur Belimo RV24A-SR

Servomoteur linéaire modulant pour vannes à soupape 2 et 3 voies. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U sert à indiquer électriquement sa position.

Principales caractéristiques et spécifications

• Force d’actionnement : 4500 N ; course : 50 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 150 s / 50 mm.
• Consommation en fonctionnement : 6 W ; au repos : 1.5 W ; puissance de dimensionnement des câbles : 11 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Adaptation de la plage de réglage : manuelle, automatique lors de la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : 0...50°C [32...122°F].

Le servomoteur est destiné aux installations fixes de chauffage, de ventilation et de climatisation. Le montage direct sur la vanne s’effectue à l’aide de mâchoires de serrage.
