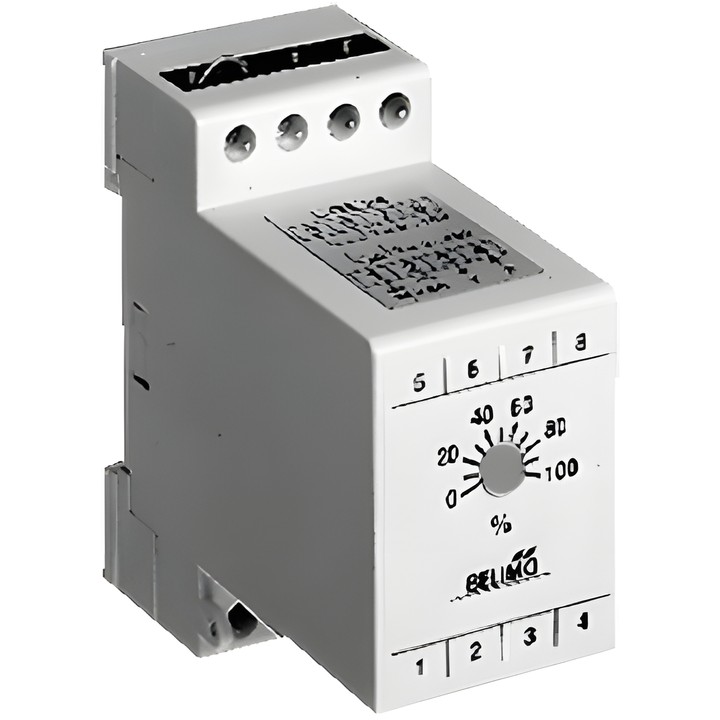

Belimo SGE24 - positionneur pour servomoteurs de clapet

Positionneur Belimo SGE24

Le SGE24 sert à commander à distance des servomoteurs de clapet à régulation continue ou à limiter la valeur inférieure du signal de sortie des régulateurs à régulation continue. Le signal de commande Y est généré proportionnellement à la position du bouton rotatif.

Caractéristiques principales et données techniques

• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Plage de fonctionnement Y : 2...10 V, avec possibilité de sélectionner 0...10 V ou 2...10 V.
• Échelle : 0...100% ; l’angle de rotation peut être limité mécaniquement à l’aide du bouton rotatif.
• Puissance absorbée en fonctionnement : 0.3 W ; puissance pour le dimensionnement des câbles : 1 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm².
• Montage dans une armoire de commande par encliquetage sur un rail DIN de 35 mm.
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -20...50°C [-4...122°F].
