Belimo SH230A100 - servomoteur linéaire pour registres

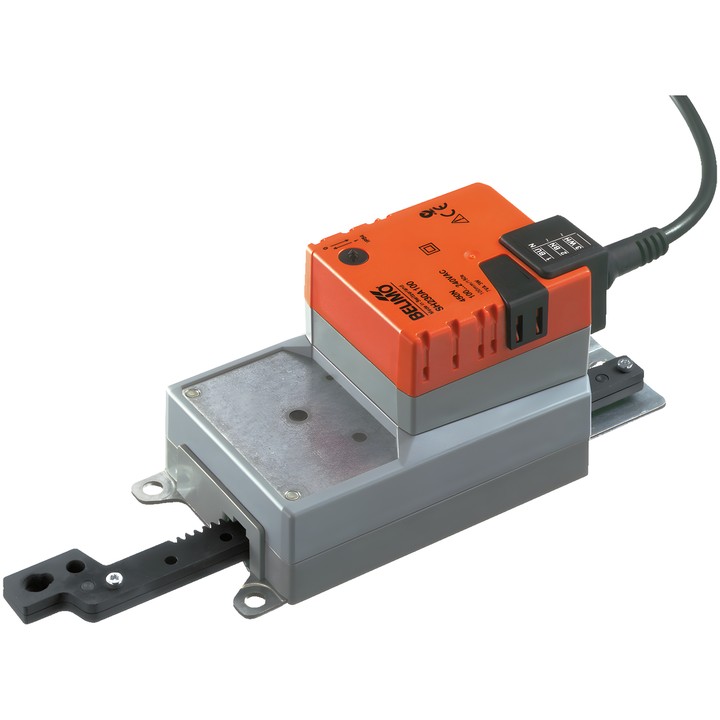

Servomoteur linéaire Belimo SH230A100

Le modèle SH230A100 sert au réglage des registres d’air et des vannes à tiroir dans les installations techniques des bâtiments. Selon la fiche technique, il est destiné aux registres d’air d’une surface pouvant atteindre environ 3 m².

Caractéristiques et paramètres principaux

• Force d’actionnement : 450 N.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermer/Ouvrir, 3 points.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm. La course peut être limitée des deux côtés par des butées mécaniques.
• Durée de fonctionnement du moteur : 150 s / 100 mm.
• Puissance absorbée en fonctionnement : 3 W ; en position de repos : 0.6 W ; puissance de dimensionnement des câbles : 7 VA.
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Lors du montage, respecter les recommandations du fabricant concernant les forces transversales.
