Belimo SH24A100 - servomoteur linéaire pour registres

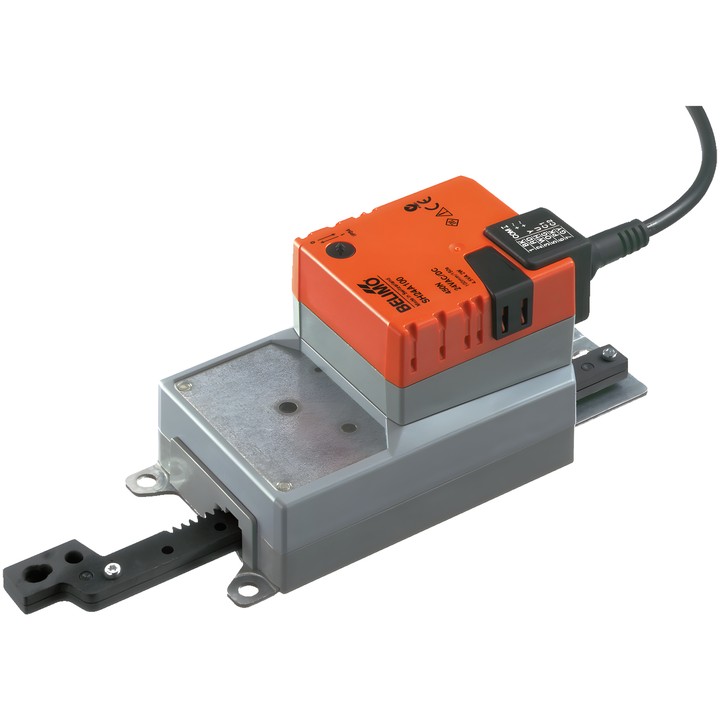

Belimo SH24A100 – servomoteur linéaire

Le modèle SH24A100 sert à réguler les registres d’air et les vannes à guillotine dans les installations techniques des bâtiments. Selon la fiche technique, il est destiné aux registres d’air d’une surface allant jusqu’à env. 3 m².

Caractéristiques principales

• Force d’actionnement : 450 N.
• Tension nominale : AC/DC 24 V ; fréquence nominale : 50/60 Hz.
• Commande : Fermer/Ouvrir, 3 points.
• Course : 100 mm ; la longueur de course maximale est réglable par incréments de 20 mm au moyen de butées mécaniques.
• Temps de fonctionnement du moteur : 150 s / 100 mm.
• Consommation électrique en fonctionnement : 2 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 4.5 VA.
• Le sens du mouvement est sélectionné par le commutateur 0 (sorti) / 1 (rentré).
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Pour les montages soumis à des forces transversales, la fiche technique indique qu’il faut utiliser un support pivotant adapté et un élément d’accouplement.
